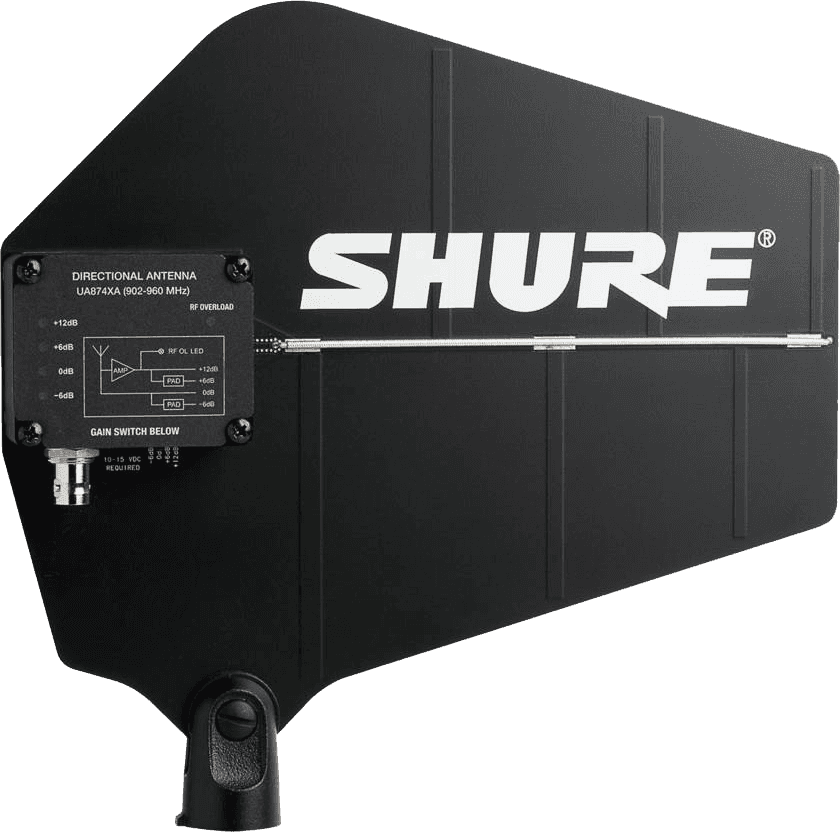

Un'antenna attiva progettata per garantire la ricezione HF in ambienti esigenti
Questa antenna a banda larga si inserisce nella logica dei sistemi HF professionali: migliorare la stabilità della ricezione, ottimizzare il rapporto segnale/rumore e facilitare il posizionamento dell'antenna, soprattutto quando i ricevitori sono in rack o lontani dall'area di performance. Il suo formato log-periodico consente di concentrare la captazione verso il palco, un vantaggio utile quando l'ambiente è carico (molteplici trasmettitori, interferenze, riflessioni).
Per chi e per quali usi?
È destinata agli utilizzatori di sistemi HF (voce, strumenti, conferenze, teatro, performance live) che desiderano aumentare la portata e la regolarità, o semplicemente controllare meglio la copertura. È particolarmente indicata in configurazione Diversity con due antenne, per garantire la ricezione durante gli spostamenti e limitare le cadute di segnale.
Regolazioni e indicatori: controllo semplice, risultato immediato
Selettore di guadagno a 4 posizioni
Il selettore di guadagno esterno permette di adattare con precisione il livello inviato al ricevitore: compensare una perdita dovuta a un cavo coassiale lungo, o al contrario ridurre il guadagno se il livello RF è già elevato. Questa regolazione aiuta a mantenere una catena RF pulita, senza sovraamplificazione.
LED di saturazione RF
Il LED di saturazione serve come riferimento sul campo: se l'ingresso RF è troppo forte (soglia -5 dBm), è possibile regolare il guadagno o riposizionare l'antenna per evitare la saturazione e i suoi effetti (perdita di margine, instabilità, calo delle prestazioni).
Alimentazione tramite cavo coassiale a seconda dei ricevitori
I ricevitori BLX4RE, SLX4E, SLXD4E, SLXD4DE e QLXD4E richiedono un adattatore UABIAST-E per alimentare ciascuna antenna tramite il cavo coassiale (prevedere due adattatori per una ricezione Diversity).
Specifiche tecniche
| Categoria | accessorio ricevitore | Peso | 317 g |
| Tipo | Ant_Act | Dimensioni (mm) | 316 x 359 x 36 (H x L x P) |
| Connessione | Connect_BNC | ||
| Connettore | BNC | Guadagno amplificatore | -6dB, 0dB, +6dB o +12dB |
| Banda passante RF | 470 a 698 MHz | Direttività H | 70deg |
| Guadagno antenna | 7,5 dBi | LED di saturazione | soglia di rilevamento a -5 dBm |
Questions fréquentes
L'antenna Shure UA874US è compatibile con una ricezione RF tra 470 e 698 MHz?
Questa antenna attiva copre la banda RF da 470 a 698 MHz. Il suo connettore BNC permette il collegamento a un sistema di ricezione compatibile.
Sono necessarie due antenne direttive per un ricevitore Diversity?
Una configurazione Diversity richiede due antenne per garantire la ricezione durante gli spostamenti. Si possono quindi usare due UA874US per coprire le due entrate antenna del ricevitore.
Come si regola il guadagno dell’antenna attiva?
Il selettore esterno offre quattro posizioni: -6 dB, 0 dB, +6 dB e +12 dB. Il guadagno può compensare la perdita di un cavo coassiale lungo o essere ridotto quando il livello RF è elevato. Il LED si accende in caso di saturazione rilevata a -5 dBm.
Quale adattatore è necessario per alimentare questa antenna con un ricevitore SLXD o QLXD?
I ricevitori BLX4RE, SLX4E, SLXD4E, SLXD4DE e QLXD4E necessitano di un adattatore UABIAST-E per alimentare ogni antenna tramite il cavo coassiale. Due adattatori sono previsti per un'installazione Diversity.
Qual è la direttività dell’antenna UA874US?
Il suo diagramma log-periodico presenta una direttività orizzontale di 70° e un guadagno dell’antenna di 7,5 dBi, permettendo di orientare la ricezione verso l’area della performance.
