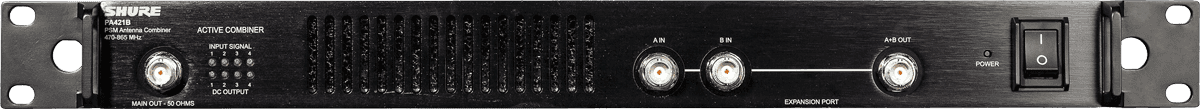

Shure PA421b

Un combinatore a banda larga pensato per configurazioni rack moderne

Il PA421B è destinato a installazioni dove l'affidabilità RF e la pulizia del rack sono fondamentali: tournée, set televisivi, eventi corporate, luoghi di culto o parchi di noleggio. Il suo formato rack 1U 19 pollici facilita l'integrazione in un cassetto tecnico, mentre la sua banda passante RF da 470 a 865 MHz gli consente di adattarsi a molte configurazioni di frequenze, in particolare quando si devono gestire più trasmettitori o ottimizzare un piano di frequenze nello stesso evento.

Per chi e per quali usi?

Se usi più trasmettitori di ear monitoring (in particolare sistemi PSM) e vuoi ridurre il numero di antenne di trasmissione, il PA421B offre una soluzione pulita ed efficace: meno punti di emissione, meno ingombro e una gestione più semplice durante il montaggio/smontaggio. È adatto anche ai tecnici RF che vogliono strutturare un rack coerente con alimentazione distribuita e indicatori di controllo, mantenendo una margine di evoluzione tramite la cascata.

Oltre all'ear monitoring, il suo uso come combinatore per antenne di ricevitore microfono consente di immaginare configurazioni in cui è necessario ampliare la copertura in ricezione, soprattutto sfruttando antenne attive (alimentazione attivabile tramite DIP). Questo è particolarmente utile quando il palco, il backstage o una zona del pubblico richiedono una ricezione più robusta.

Funzionalità chiave e punti di forza in esercizio

Combinazione attiva a 4 ingressi: razionalizzare la trasmissione

Il PA421B è un combinatore di antenne attivo a banda larga con 4 ingressi destinato ai trasmettitori PSM. L'obiettivo è chiaro: raggruppare più trasmissioni su una singola catena di emissione, per guadagnare in chiarezza d'installazione e limitare la moltiplicazione delle antenne su un palco già affollato.

Combinatore passivo integrato per la cascata

Per setup in crescita, il PA421B integra un combinatore passivo 2 ingressi / 1 uscita. Questa sezione è prevista per cascadare due combinatori, permettendo di aumentare il numero di canali continuando a ridurre il numero di antenne di trasmissione. Un vero vantaggio durante le prestazioni quando si devono aggiungere mix IEM senza riorganizzare tutta la diffusione RF.

Distribuzione dell'alimentazione 12V DC e controllo visivo

Il PA421B offre 4 uscite di alimentazione 12V DC per i trasmettitori PSM900. In ambiente live, centralizzare l'alimentazione evita ciabatte improvvisate e mette in sicurezza il rack. Per il monitoraggio, il dispositivo integra 4 LED di presenza RF e 4 LED indicatori di alimentazione 12 V: ideale per diagnosticare rapidamente un problema (perdita RF, assenza di alimentazione, trasmettitore non alimentato) senza dover estrarre gli apparecchi.

Compatibilità ricezione microfono: alimentazione antenne attive tramite DIP

Oltre all'ear monitoring, il PA421B può essere usato come combinatore per antenne di ricevitore microfono. I suoi 10 interruttori DIP interni permettono di attivare l'alimentazione per antenne attive, per distribuire o rafforzare la ricezione. Questa flessibilità aiuta a moltiplicare le zone sfruttabili (palco, backstage, side fill, zone tecniche) mantenendo un'architettura RF pulita e controllata.

Accessori forniti: pronto per l'integrazione

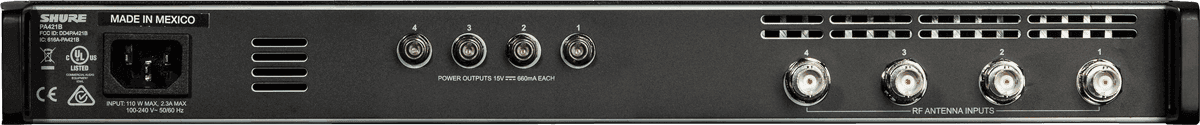

Il PA421B viene fornito con il cablaggio essenziale per un montaggio rapido in rack: 4 cavi BNC da 60 cm, 1 cavo BNC da 30 cm e 4 cavi di alimentazione. Questo facilita l'integrazione con trasmettitori vicini nel rack, limitando lunghezze inutili e mantenendo un percorso cavi ordinato.

Specifiche tecniche

Categoria	Accessori ear monitor	Peso	4.3 kg
Tipo	Combinatore d'antenna	Dimensioni (mm)	43 x 401 x 365

Formato rack	1U 19 pollici	Potenza massima ammissibile	24 dBm - 250 mW
Peso (kg)	4,30 kg	Potenza massima ammissibile del combinatore passivo	33 dBm - 2 W
Banda passante RF	470 a 865 MHz	Alimentazione PSM	15V DC - 660 mA max
