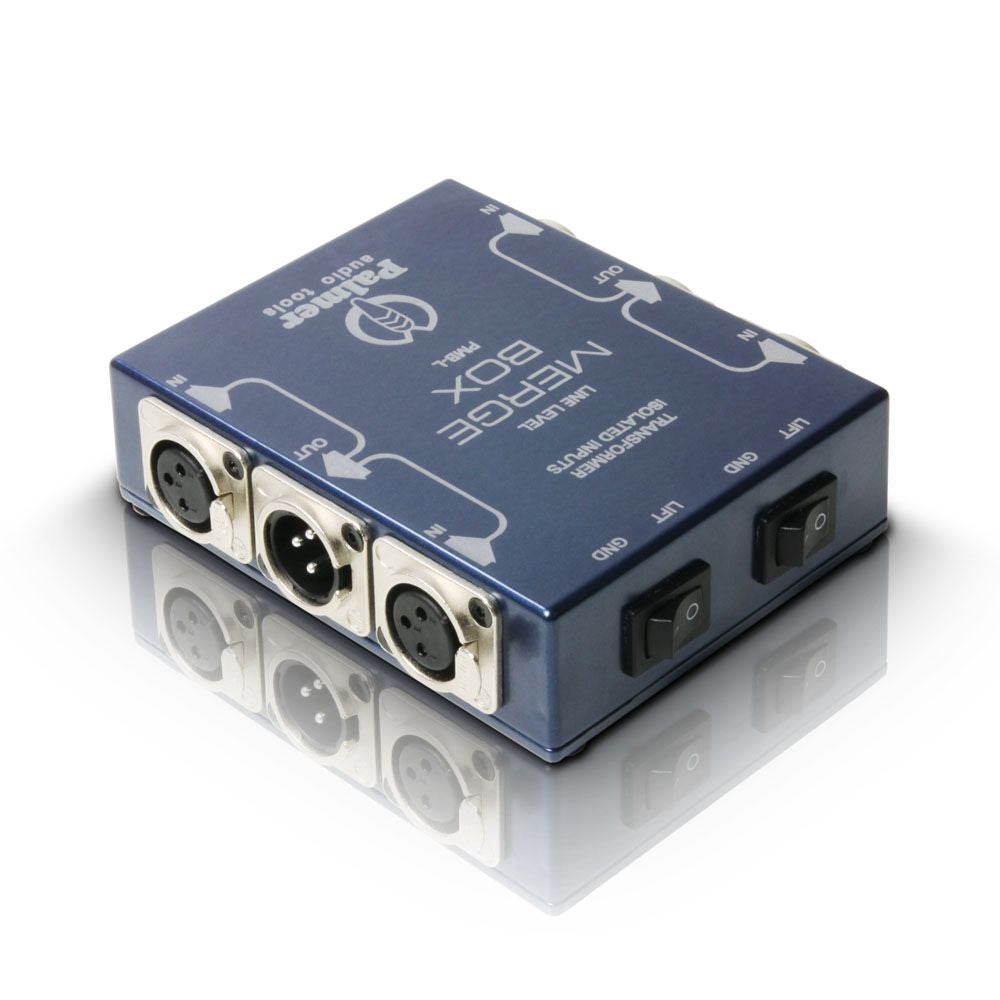

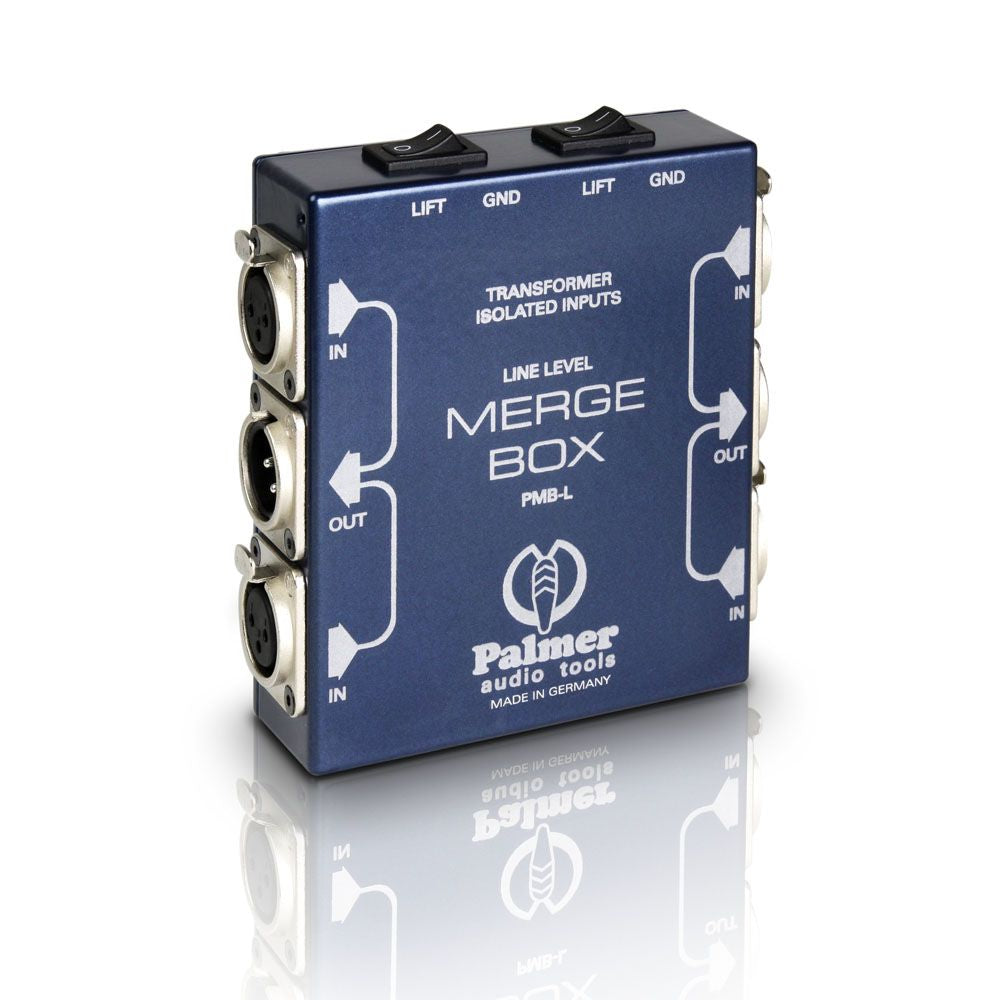

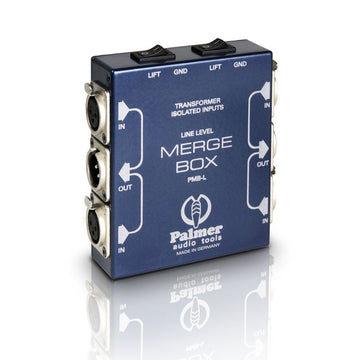

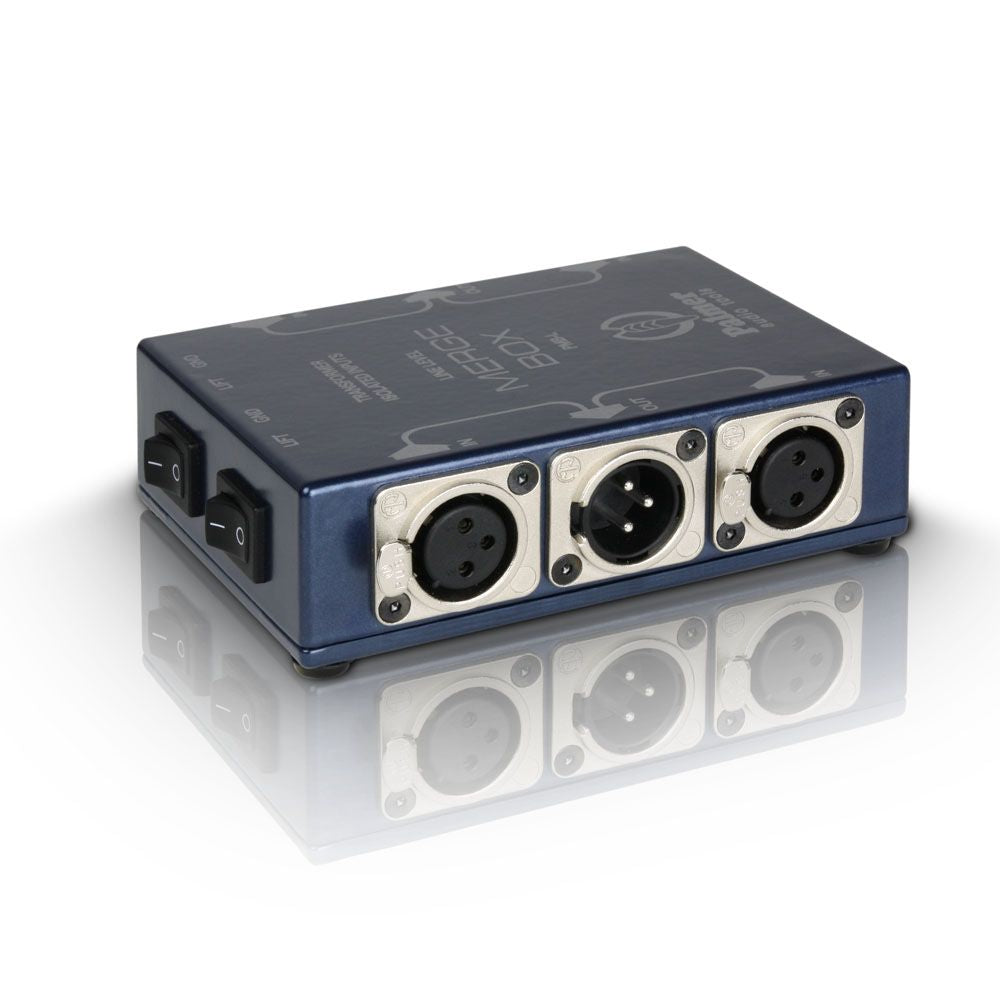

Palmer PMB-L Scatola di mixaggio

Un classico della sommazione passiva: quando la semplicità fa la differenza

Il PMB-L appartiene alla famiglia dei box di mixaggio passivo (detti anche combinatori o sommatori) destinati ai segnali linea. L'idea è semplice: sommare correttamente i segnali, senza stadi attivi, grazie a una matrice di resistenze. Questo approccio, collaudato in sonorizzazione, broadcast e installazioni fisse, conquista per la sua robustezza e prevedibilità: nessun guadagno da regolare, nessun rischio legato all'alimentazione e un comportamento stabile nel tempo.

Con i suoi due canali, il PMB-L si posiziona come uno strumento versatile per configurazioni dove è necessario raggruppare o reindirizzare linee audio senza complicare la catena. Risponde alle esigenze tipiche dei tecnici che cercano una soluzione affidabile, compatta e rapida da implementare, mantenendo una connessione bilanciata in uscita.

A chi è destinato il PMB-L e in quali casi usarlo?

Il PMB-L è pensato per utenti che gestiscono segnali linea in ambienti professionali: ingegneri del suono, operatori live, registi, studi, teatri, luoghi di culto e integratori. È particolarmente utile quando più sorgenti devono alimentare una destinazione comune, senza passare da un mixer aggiuntivo o senza occupare ingressi disponibili su una console.

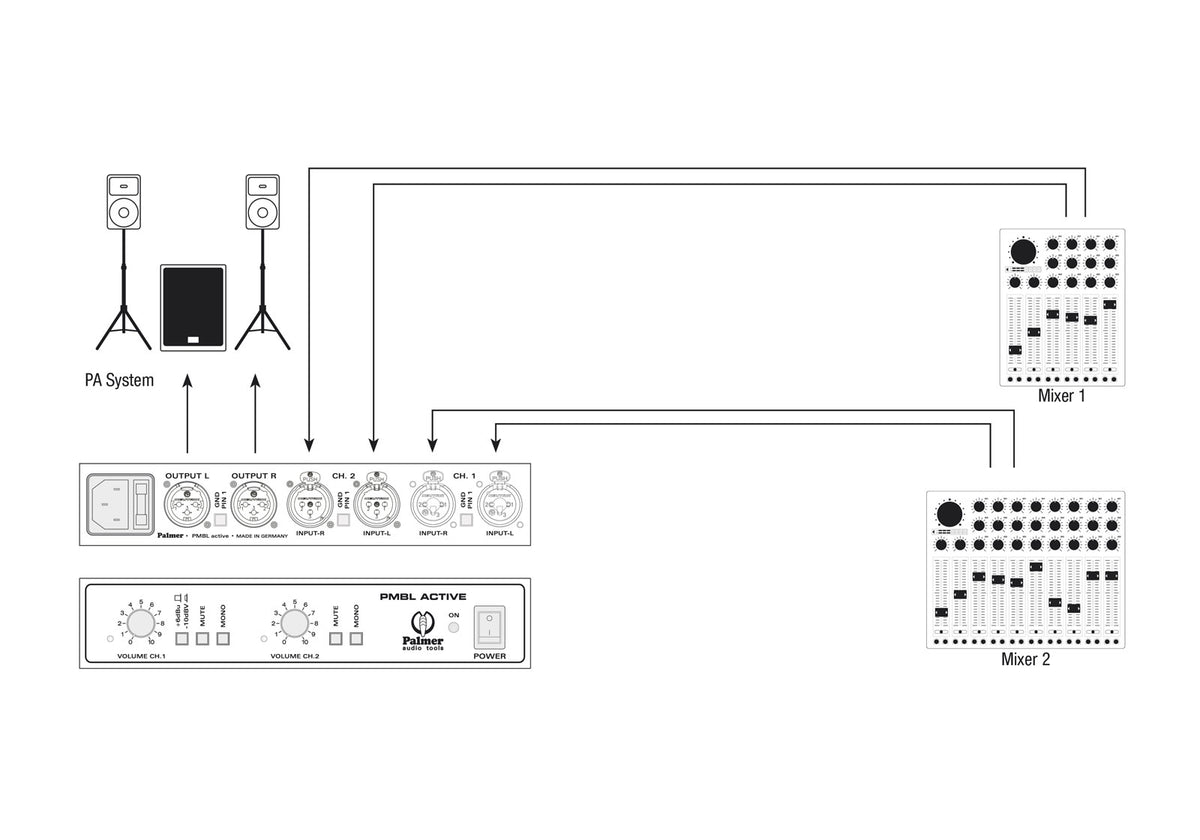

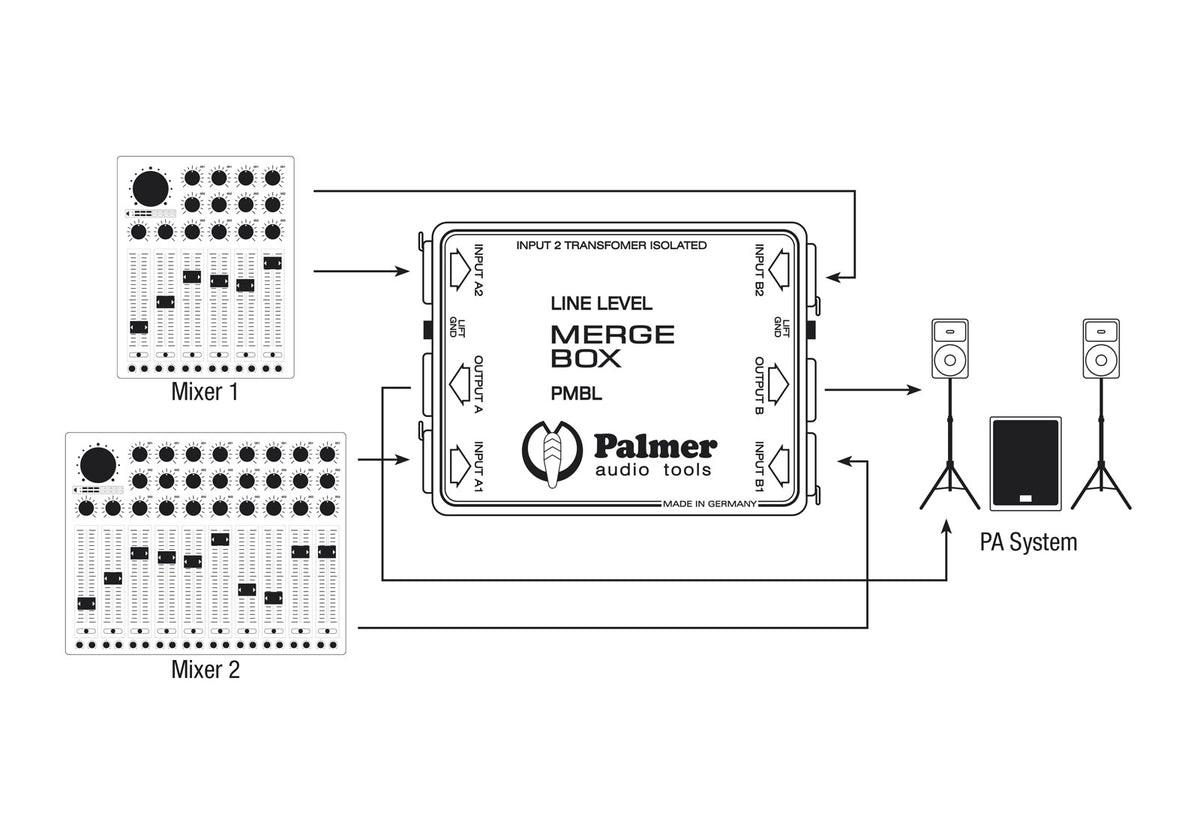

Esempi di utilizzo tipici: raggruppare due mixer (ad esempio una console frontale e una console monitor) verso uno stadio finale, realizzare una sommazione mono da un segnale stereo, o combinare uscite linea in una catena di diffusione dove si privilegia semplicità e sicurezza. In questi scenari, la progettazione passiva aiuta a limitare i punti di guasto, mantenendo un cablaggio pulito e standardizzato in XLR.

Funzionalità chiave: mixaggio passivo, simmetria e isolamento galvanico

Matrice di resistenze: un mixaggio passivo pulito e prevedibile

Ogni canale del PMB-L offre due ingressi XLR/f bilanciati i cui segnali sono sommati verso un'uscita XLR/m bilanciata tramite una matrice di resistenze. Questa architettura è ideale per la sommazione e combinazione di segnali linea quando si vuole evitare qualsiasi trattamento attivo. Da notare: come in ogni sommator passivo, è presente una attenuazione tipica intrinseca al principio, che permette anche di preservare margine e limitare interazioni indesiderate tra sorgenti.

Isolamento galvanico sull'ingresso superiore: maggiore serenità sul campo

L'ingresso superiore è separato galvanicamente tramite trasmettitore. Concretamente, questo isolamento è un vantaggio ogni volta che si collegano apparecchiature alimentate da circuiti diversi, o quando un sistema è sensibile ai loop di massa. Il PMB-L consente così di occupare l'ingresso superiore trasmettendo il segnale di uscita in modo bilanciato, facilitando un'integrazione coerente in una catena audio professionale, soprattutto su lunghe tratte.

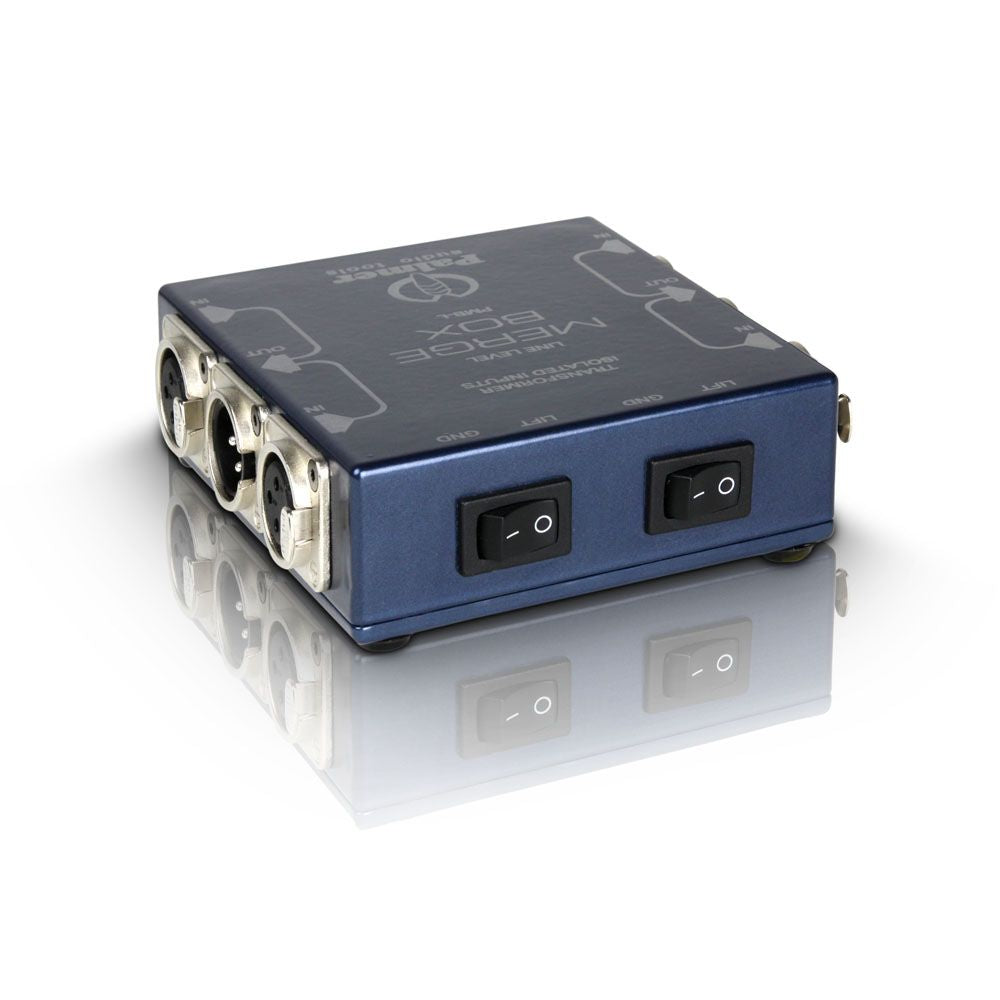

Interruttore di massa: una risposta semplice ai problemi di ronzii

Il PMB-L integra un interruttore di massa (ground lift). È una regolazione essenziale per adattarsi rapidamente a configurazioni varie, in particolare in eventi live o installazioni evolutive. In caso di ronzii dovuti alla massa, questo interruttore offre una soluzione pratica, senza dover modificare il cablaggio o moltiplicare gli adattatori.

Livello ammissibile e formato robusto

Con un livello massimo dichiarato di +20 dBu (distorsione armonica <0,5% @ 35 Hz), il PMB-L è a suo agio in una catena linea professionale. Il suo box in alluminio e il formato compatto facilitano il trasporto, la posa in regia o l'integrazione in flight-case. È uno strumento di "riparazione intelligente" che diventa presto indispensabile appena si gestiscono più sorgenti e destinazioni.

Specifiche tecniche

Numero di canali	2	Tipo	pacco
Montabile a Rack	Si	colore	Naturale
Categoria	Accessori Sonorizzazione	Consumo energetico in modalità nominale (Wh)	0 W

Per canale	2x ingressi bilanciati XLR/f verso 1x uscita bilanciata XLR/m	Dimensioni	110 x 125 x 38 mm
Livello massimo (distorsione armonica <0,5% @ 35 Hz)	+20 dBu	Peso	585 g
Attenuazione tipica	6 dB
