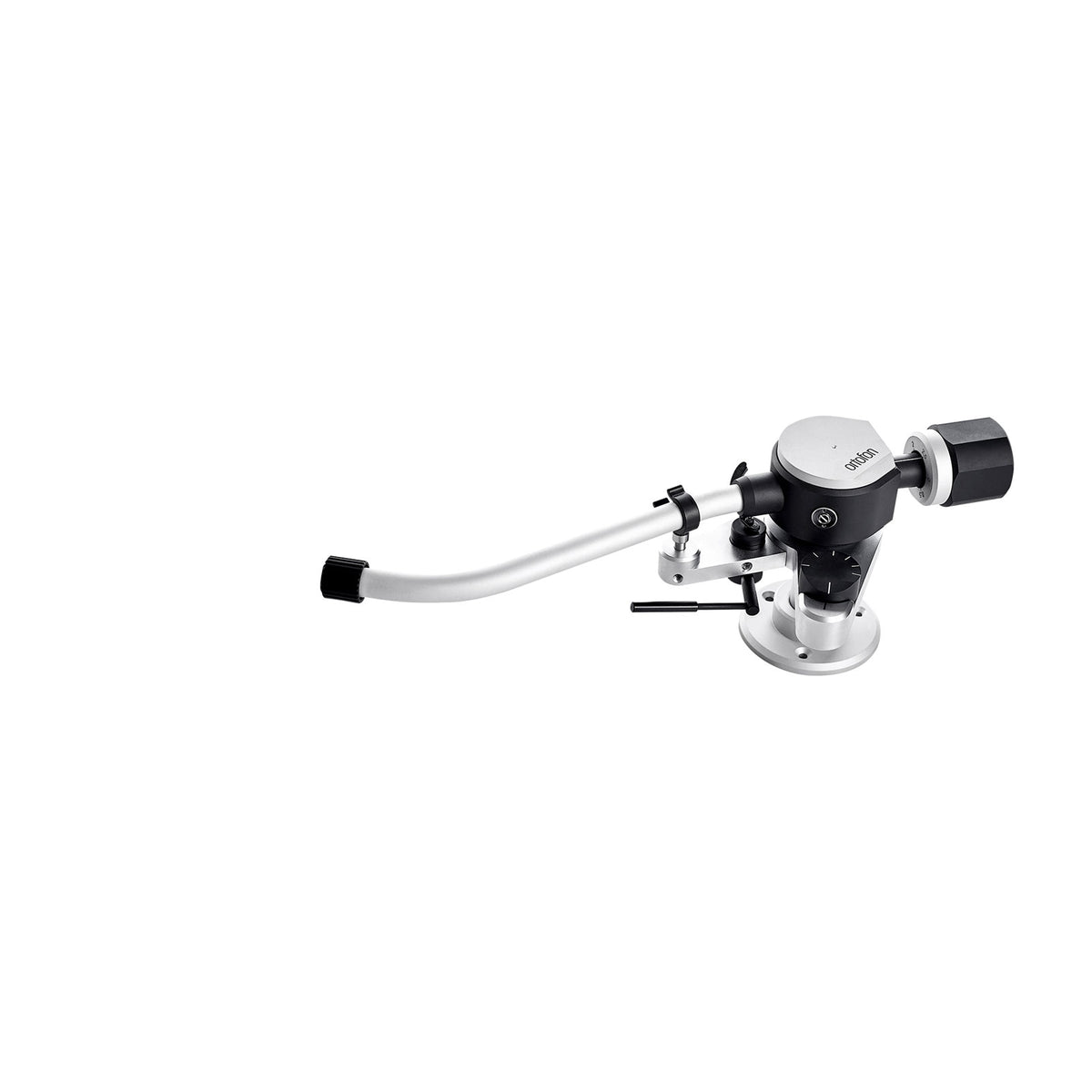

Ortofon Hifi AS-212R 9INCH REFERENCE TONEARM

La distanza di montaggio richiesta è di 214 mm, con una lunghezza efficace di 232 mm e un overhang di 18 mm.

Con il contrappeso standard, il peso della testina montata su shells deve variare tra 18 e 26 g. È previsto anche un setup pesante per unità da 26 a 38 g. La massa efficace del braccio è di 7 g.

L'asse del braccio ha un diametro di 18 mm. L'altezza sopra la superficie di montaggio è regolabile da 59 a 79 mm. La distanza tra questa superficie e la sommità del piatto deve essere compresa tra 20 e 48 mm.

La geometria indicata combina un angolo di offset di 23,75 gradi con un overhang di 18 mm, per una distanza di montaggio di 214 mm.

Il gioco radiale del contrappeso standard raggiunge 80 mm dal punto di rotazione. Il peso totale del braccio in questa configurazione è di 600 g.
