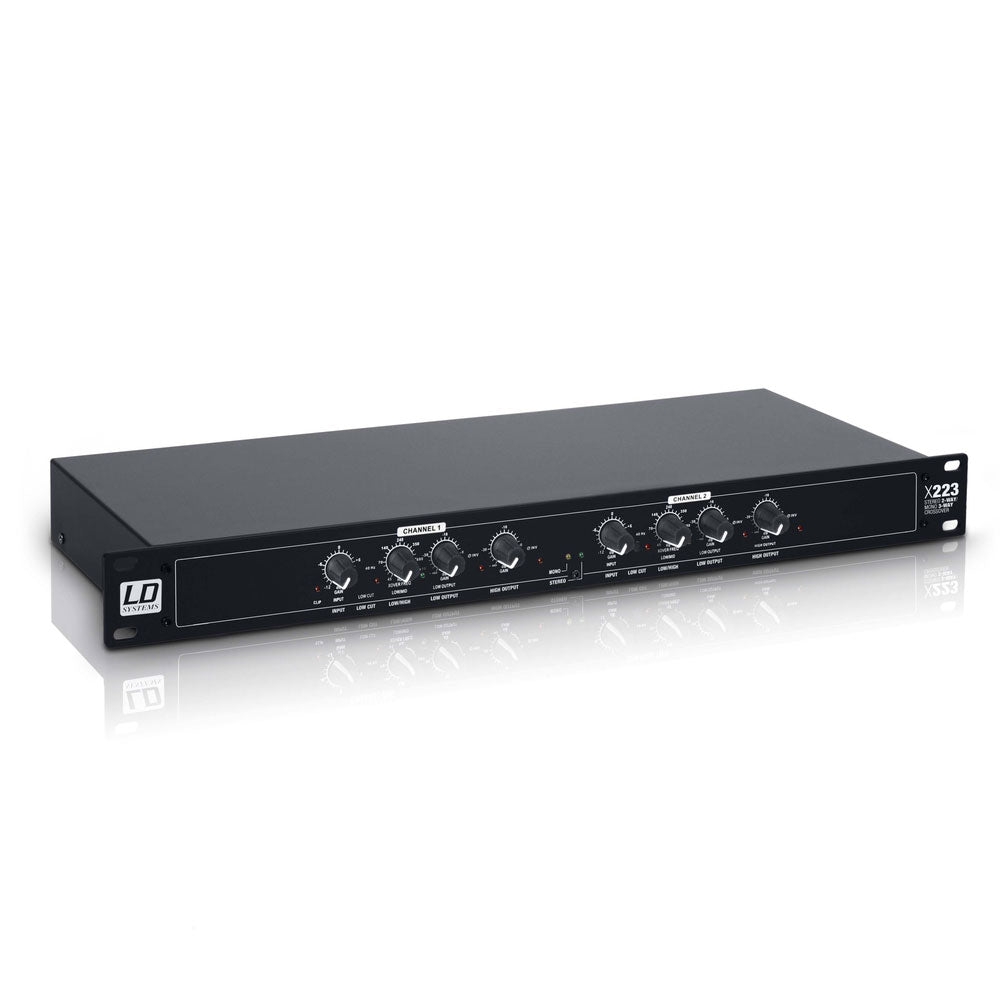

LD Systems LD X 223 - FILTRO ATTIVO

Un filtro attivo in formato rack, pensato per configurazioni di sonorizzazione classiche

Il LD Systems X223 è un crossover analogico progettato per assicurare un taglio frequenziale affidabile tra i vostri amplificatori e diffusori. Il suo formato standard rack 19 pollici 1U facilita l'integrazione in flight-case o rack tecnico, sia in prestazione, installazione fissa o regia. La qualità costruttiva, l'alimentazione integrata e i comandi solidi lo rendono uno strumento particolarmente affidabile per un uso regolare.

Per chi e per quali usi?

Questo filtro attivo è rivolto agli utenti che desiderano ottimizzare un sistema di diffusione separando in modo pulito le bande di frequenza: DJ mobili, service audio, gruppi, sale prove attrezzate, piccoli palchi, luoghi di culto o installazioni con amplificatori di potenza. In stereo 2 vie, permette di gestire efficacemente un sistema satelliti + sub (con uscita sub mono). In mono 3 vie, diventa una soluzione pertinente per alimentare separatamente bassi, medi e alti in una configurazione più strutturata.

Regolazioni audio e funzioni essenziali per un setup rapido

Il X223 mette l'accento su una presa in mano diretta e regolazioni utili in condizioni reali. Disponete di una regolazione della frequenza di crossover per canale per adattare il punto di taglio ai vostri diffusori e all'acustica del luogo, oltre a guadagni d'ingresso e guadagni LF/HF per bilanciare il livello degli amplificatori e delle vie. I tasti di inversione di polarità aiutano a risolvere rapidamente alcuni problemi di fase durante l'allineamento sub/top o tra vie.

Filtraggio Linkwitz-Riley 24 dB/ottava

Il X223 utilizza un filtro Linkwitz-Riley a 24 dB/ottava, uno standard apprezzato in sonorizzazione per ottenere una sommazione coerente al punto di taglio e una separazione netta tra vie. Questo tipo di filtraggio contribuisce a migliorare la chiarezza, la tenuta nei bassi e la definizione generale del sistema, a condizione di una buona regolazione dei livelli e di un posizionamento adeguato dei diffusori.

Passa-alto commutabile a 40 Hz

I filtri passa-alto a 40 Hz commutabili permettono di limitare l'energia a frequenze molto basse, spesso inutile o addirittura problematica a seconda dei diffusori, della sala o dello stile musicale. È una funzione pratica per guadagnare headroom, proteggere il sistema e ottenere bassi più controllati.

Connettività bilanciata su XLR

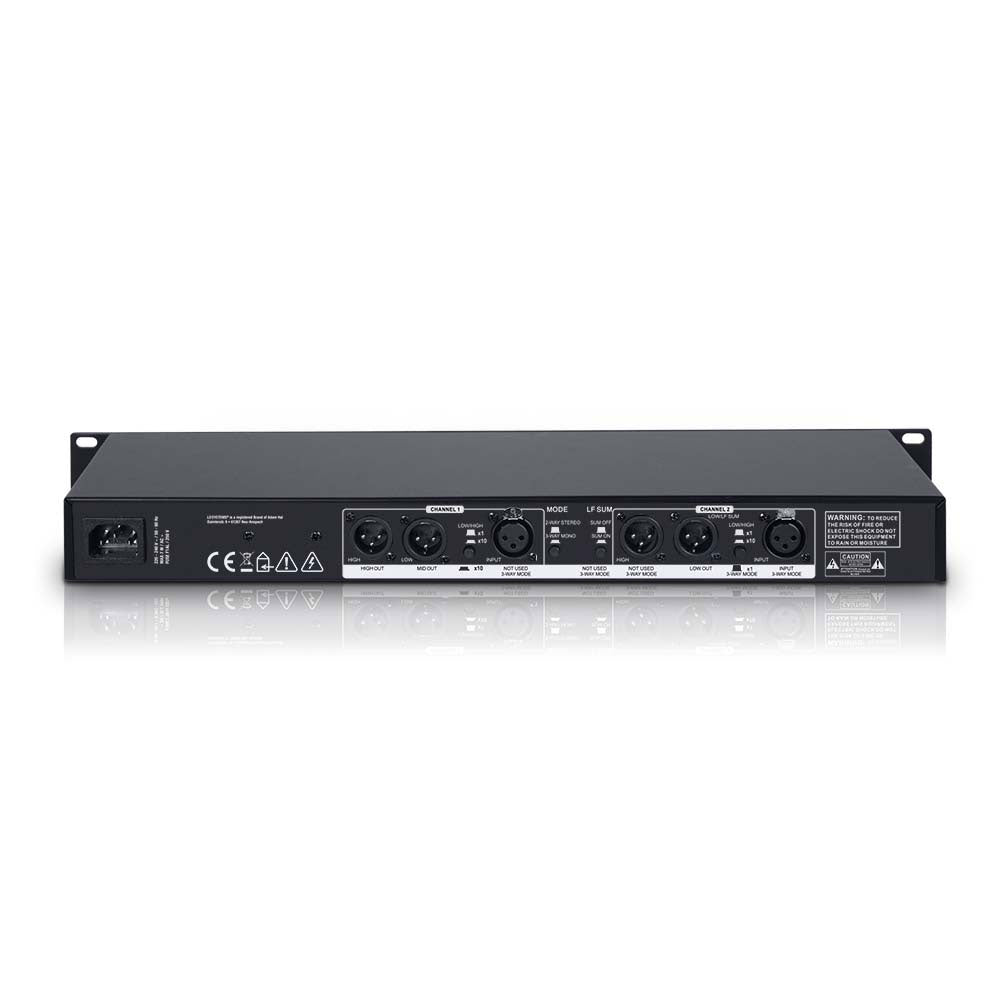

Le entrate/uscite bilanciate su XLR assicurano un'integrazione pulita con console, processori e amplificatori in ambienti di palco o installazione, con una migliore resistenza ai disturbi su lunghe tratte. I livelli di ingresso e uscita massimi dichiarati permettono di inserirsi facilmente in una catena audio professionale.

Specifiche tecniche

Altezza in U

1

Tipo	crossover (filtro attivo) stereo 2 vie / mono 3 vie	Diafonia inter-canali	inferiore a -80 dB, 20 Hz a 20 kHz
Formato	rack 19 pollici, 1U	Ingressi	XLR femmina
Nome modello	LDX223	Livello ingresso max	+22 dBu (tipico), bilanciato o sbilanciato
Banda passante	20 Hz a 20 kHz, +0.5 dB	Uscite	XLR maschio
Risposta in frequenza	inferiore a 3 Hz a superiore a 90 kHz, +0 / -3 dB	Livello uscita max	superiore a +21 dBu, bilanciato o sbilanciato
Tipo di filtro	Linkwitz-Riley, 24 dB/ottava	Dimensioni (L x A x P)	482 x 44.5 x 153 mm
Range dinamico	106 dB	Peso	2,6 kg
THD+Rumore	inferiore a 0.004% a 4 dBu, 1 kHz
