Klark Teknik DN32-Dante

Un'estensione Dante dedicata all'ecosistema M32/X32

La DN32-DANTE è una scheda di espansione progettata per integrare nativamente la trasmissione audio su rete Dante alle console compatibili delle serie M32 e X32. Si installa al posto della scheda DN32-USB fornita di serie, per trasformare la tua console da un uso "interfaccia audio USB" a un'architettura di rete più flessibile, pensata per il live, l'installazione e la registrazione multipista.

Questo approccio permette di centralizzare l'audio (ingressi/uscite) e di instradarlo dove serve, mantenendo le abitudini di lavoro e la logica di patch della console.

Per chi e per quali usi?

La DN32-DANTE è rivolta a ingegneri del suono, tecnici live, registi e studi che vogliono ampliare le possibilità della loro console sfruttando una rete Dante. È particolarmente indicata se devi gestire scene multipunto (frontale, monitor, broadcast), realizzare una registrazione multipista pulita e stabile, o semplicemente condividere l'audio tra più dispositivi sulla stessa rete.

In pratica, puoi riprodurre e registrare fino a 32 canali da un PC o Mac tramite DVS, facilitando l'integrazione in un'infrastruttura di rete esistente, con una logica di distribuzione più flessibile rispetto a un cablaggio punto a punto.

Rete Dante 48 kHz, ridondanza e clock PTP: cosa cambia con la DN32-DANTE

Audio 32x32 tramite Dante Virtual Soundcard (DVS)

La DN32-DANTE consente la riproduzione e registrazione di 32 canali in ingresso e 32 canali in uscita in formato Dante, con frequenza di lavoro a 48 kHz. Per la connessione al computer si basa su Dante Virtual Soundcard (DVS), in ASIO su PC o AU su Mac, per utilizzare la console come gateway audio di rete per il multipista, i monitor DAW o il virtual soundcheck.

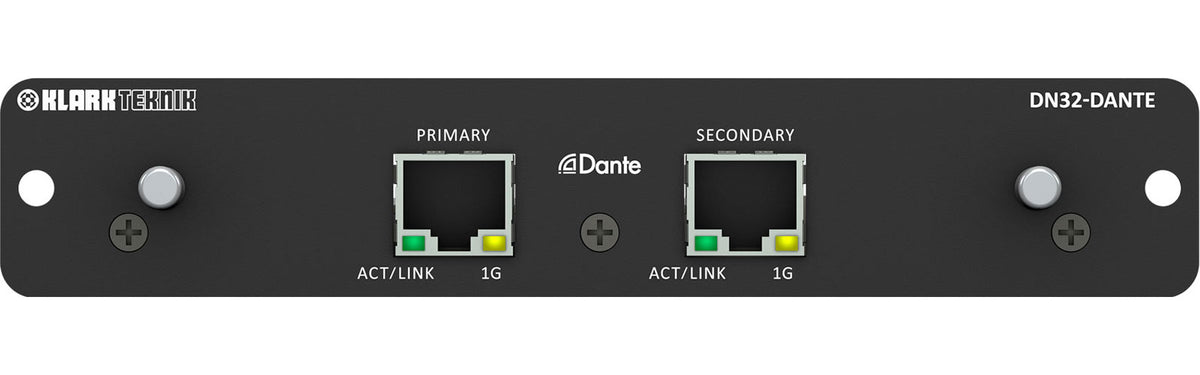

Doppia porta di rete RJ45: continuità di servizio e rete condivisa

Con le sue due porte RJ45 Primaria e Secondaria, la scheda può assicurare un collegamento di rete fino a 100 m e offrire una ridondanza automatica (continuità in caso di guasto di un collegamento), oppure permettere un'organizzazione più flessibile della distribuzione audio sulla rete in base alla tua configurazione.

Clock Dante Master o Slave (PTP)

La sincronizzazione può essere gestita in modalità Dante Master (clock principale) in formato PTP (Precision Time Protocol), o in modalità Slave. Questa flessibilità facilita l'integrazione in sistemi dove il clock deve essere imposto da un dispositivo master, o al contrario seguito per mantenere coerenza con il resto della rete.

Routing e controllo tramite Dante Controller

Il routing e il controllo della scheda si programmano tramite il software Audinate Dante Controller su Mac o PC. Mantieni così una visione chiara degli abbonamenti (subscriptions), dei flussi e dell'organizzazione dei canali tra le tue diverse macchine e dispositivi Dante.

Indicatori frontali per la diagnostica di rete

LED frontali permettono di controllare lo stato della scheda e la velocità della connessione alla rete Dante, un vantaggio semplice ma prezioso per convalidare rapidamente un collegamento, diagnosticare una configurazione o mettere in sicurezza un'installazione prima di uno show.

Specifiche tecniche

Ingressi	RJ45	Frequenza di Campionamento	48 kHz
Uscite	RJ45	Risoluzione ( bit )	32 bit (virgola mobile)

Tipo	scheda di interfaccia audio Dante	Funzioni	ridondanza automatica possibile, condivisione audio in rete
Canali	32 canali bidirezionali (riproduzione e registrazione)	Modalità clock	Dante Master (PTP) o Slave
Compatibilità	PC e Mac	Protocollo	PTP (Precision Time Protocol)
Driver	Dante Virtual Soundcard (DVS)	Configurazione	tramite software Audinate Dante Controller (Mac/PC)
Modalità driver	ASIO (PC) e AU (Mac)	Installazione	al posto della scheda DN32-USB originale
Connettori	2 x RJ45 (Primaria e Secondaria)	Console compatibili	M32, M32R, M32C, X32
Distanza di collegamento	fino a 100 m	Visualizzazione	LED frontali (stato e velocità di connessione alla rete Dante)
