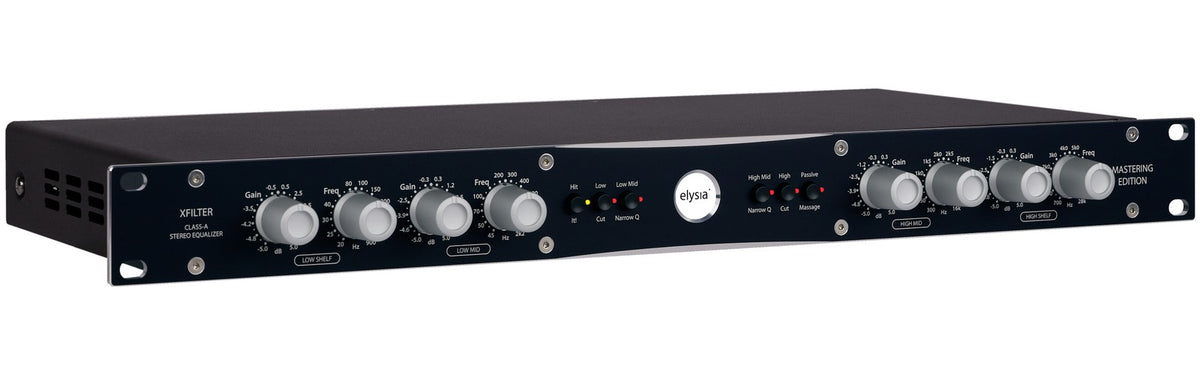

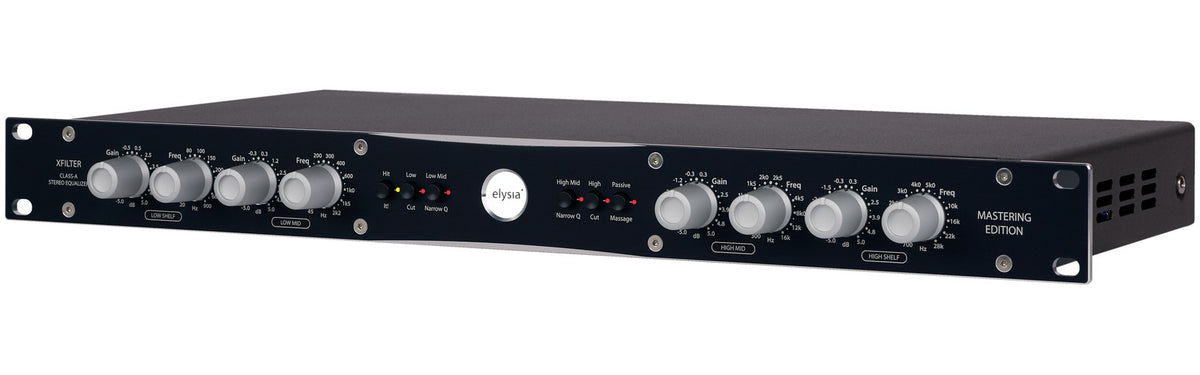

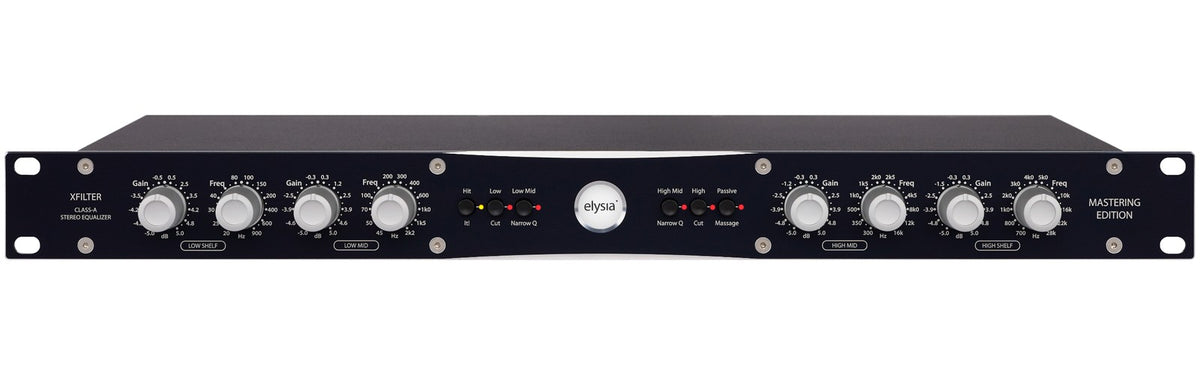

Elysia xfilter Mastering Edition

Dallo xfilter originale a un’edizione pensata per la finalizzazione

Appartenente alla stessa famiglia del museq, lo xfilter combina una progettazione analogica in classe A con un formato rack leggero. Il xfilter Mastering Edition riprende questa base e la adatta agli interventi delicati su un mix completo: regolare il corpo, fare spazio ai medi o aprire gli acuti senza stravolgere l’equilibrio musicale.

Rispetto allo xfilter standard, questa edizione privilegia un intervallo d’azione più preciso, da -5 a +5 dB e un margine operativo esteso, con un livello massimo di +27 dBu sia in ingresso sia in uscita. Queste evoluzioni facilitano le correzioni misurate e l’integrazione in una catena di mastering analogica.

Per gli ingegneri del mastering e i produttori attenti all’equilibrio del mix

Questo equalizzatore analogico stereo è rivolto agli studi che desiderano lavorare con precisione sul colore e sulla coerenza tonale. In una produzione acustica, consente di accompagnare le sfumature dell’esecuzione; in un brano elettronico, aiuta a strutturare le basse frequenze e a controllare la presenza della parte alta dello spettro.

Il funzionamento stereo collegato consente di elaborare i canali sinistro e destro con un solo set di controlli. È quindi possibile regolare l’intero programma senza dover ripetere ogni impostazione su due canali separati. Gli scatti e la scala graduata facilitano inoltre il recupero di una sessione e il confronto tra diverse impostazioni.

Quattro bande attive e una finitura passiva degli acuti

Correzioni precise, con filtri adatti al lavoro musicale

Le quattro bande attive dispongono di un intervallo di guadagno volutamente contenuto. Le bande basse e alte funzionano in modalità low shelf e high shelf per modificare il corpo e l’apertura del mix. Possono inoltre essere commutate indipendentemente in filtri passa-alto e passa-basso, con una pendenza di 12 dB per ottava e un picco di risonanza alla frequenza di taglio.

Questa risonanza offre un modo complementare per modellare le estremità dello spettro: restringere le basse frequenze mantenendo definizione vicino al taglio, oppure enfatizzare una zona acuta senza aumentare tutta la parte alta dello spettro. Le due bande medie parametriche offrono un fattore Q commutabile tra 0,5 e 1,0, per interventi ampi o più mirati.

Il loro comportamento a Q proporzionale privilegia le correzioni musicali rispetto alle soppressioni ultra-strette delle frequenze. La scelta della larghezza rimane commutabile indipendentemente dalla regolazione del guadagno: è quindi possibile adattare la zona trattata al materiale sonoro e all’intento del mastering.

Un circuito LC per aprire la parte alta dello spettro

Oltre alle quattro bande attive, un filtro passivo LC fisso e commutabile offre una texture diversa alle alte frequenze. Presenta un leggero picco di risonanza a 12 kHz, seguito da un’attenuazione che inizia a 17 kHz. La sua azione si concentra intorno a questa zona, invece di enfatizzare indistintamente tutti gli acuti.

Questo “massaggio passivo” consente di ricercare una maggiore apertura con un solo comando. Le bobine dispongono di schermature individuali per limitare le influenze esterne, in particolare ronzii e rumori indesiderati.

Una costruzione attenta alla precisione stereo

I potenziometri multistrato vengono misurati e selezionati con apparecchiature Audio Precision e routine informatiche dedicate. Questa selezione limita le differenze tra i canali dovute alle tolleranze dei componenti. Anche i condensatori a film beneficiano di una tolleranza due volte più stretta rispetto allo standard industriale indicato per questa progettazione.

Gli ingressi, le uscite e gli stadi di mixaggio discreti si inseriscono in un percorso audio interamente in classe A. I circuiti stampati a quattro strati comprendono un piano di massa dedicato alla schermatura, posizionato vicino alle piste audio per ridurre le interferenze elettriche, soprattutto quando le reti di filtri diventano più sensibili alle regolazioni delle basse frequenze.

Specifiche tecniche

Categoria	Equalizzatore	Unità Rack	1

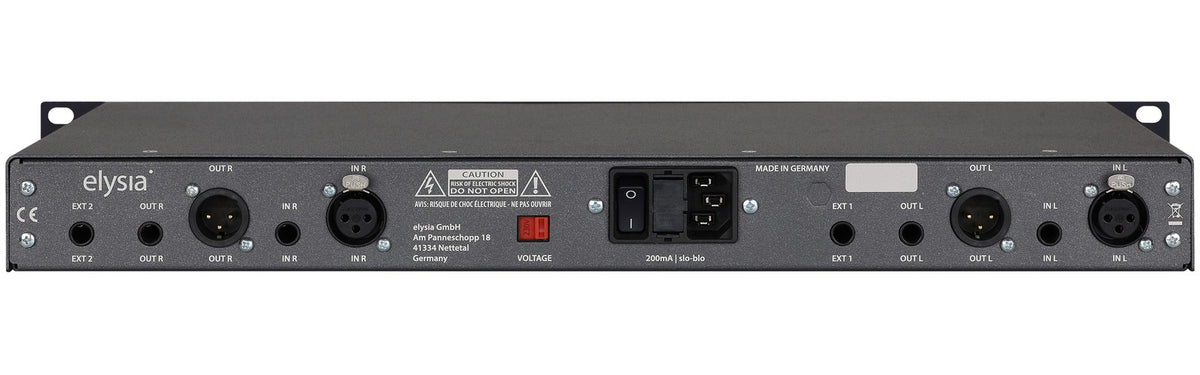

Numero di canali	2	Uscite analogiche	jack, XLR
EQ	4 Bande	colore	Nero

Tipo	equalizzatore analogico stereo in formato rack.	Risonanza del filtro passivo	leggero picco a 12 kHz; inizio dell’attenuazione a 17 kHz.
Versione	xfilter Mastering Edition, ottimizzata per il mastering.	Potenziometri	41 posizioni a scatto e scala graduata dettagliata.
Topologia	percorso audio interamente in classe A.	Due circuiti stampati a quattro strati	due strati audio, uno strato di alimentazione e un piano di massa in rame dedicato alla schermatura.
Ingressi, uscite e stadi di missaggio	progettazione discreta.	Risposta in frequenza a -3,0 dB	limite inferiore sotto i 10 Hz, limite superiore a 400 kHz.
Funzionamento	stereo accoppiato, con un’unica serie di controlli per entrambi i canali.	THD+N a 0 dBu, da 20 Hz a 22 kHz	0,01 %.
Numero di bande attive	4.	THD+N a +10 dBu, da 20 Hz a 22 kHz	0,008 %.
Intervallo di guadagno delle quattro bande	da -5 a +5 dB.	Livello di rumore, da 20 Hz a 20 kHz, con ponderazione A	-92 dBu.
Bande esterne	low shelf e high shelf.	Gamma dinamica, da 20 Hz a 22 kHz	120 dB.
Pendenza dei filtri passa-alto e passa-basso	12 dB per ottava.	Livello massimo di ingresso	+27 dBu.
Bande medie	2 filtri parametrici a Q proporzionale.	Livello massimo di uscita	+27 dBu.
Fattore Q commutabile	0,5 per una correzione ampia e 1,0 per una correzione più stretta.	Impedenza di ingresso	10 kiloohm.
Filtro aggiuntivo per le alte frequenze	circuito passivo LC fisso, commutabile, con bobine schermate singolarmente.	Impedenza di uscita	68 ohm.
