Dunlop INTER. 6-POINT FOOTBALL

Uno standard di manutenzione per molti pedali MXR e Cry Baby

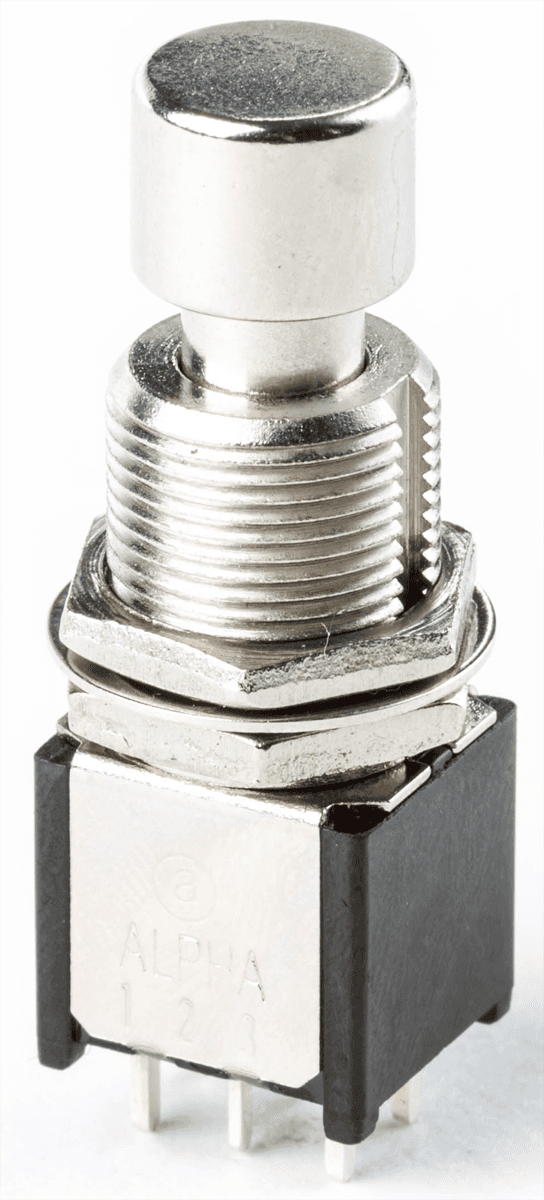

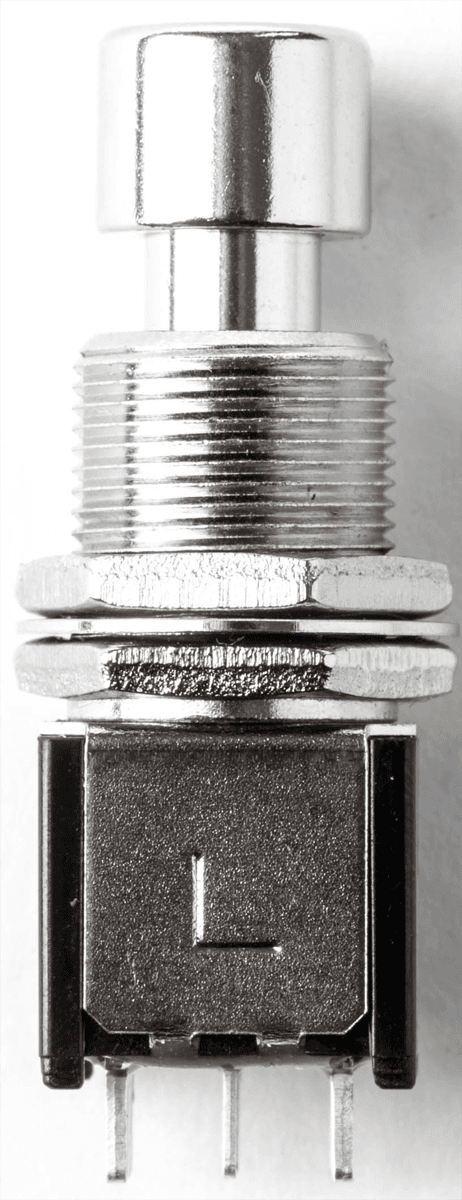

Il Dunlop ECB555 è un interruttore a pedale progettato come pezzo di ricambio per molte referenze della galassia Dunlop/MXR, in particolare pedali effetti e alcuni wah tipo Cry Baby. Il suo formato "6 punti" corrisponde a un'architettura DPDT (doppio polo / doppio scambio), molto diffusa nell'universo dei pedali per gestire una commutazione affidabile, semplice e duratura. Se stai restaurando un pedale che "scatta", che non si blocca più correttamente o la cui commutazione diventa incostante, questo switch è tipicamente il tipo di componente che ridà una seconda vita al tuo effetto.

Per chi e per quali usi è fatto questo switch?

Questo modello si rivolge principalmente a chitarristi (e bassisti) che mettono le mani nell'elettronica, così come a riparatori, tecnici backline, liutai/officine e appassionati di DIY che mantengono un pedalboard intensivo. È perfettamente adatto per la manutenzione (sostituzione di un footswitch usurato), per la modifica (adattamento di un cablaggio) o per la costruzione di pedali quando uno switch DPDT è richiesto dallo schema. In contesto live, un footswitch usurato può rovinare un passaggio: sostituire il pezzo con un modello adatto permette di ritrovare una commutazione netta e affidabile, ripetizione dopo ripetizione.

Funzionamento, integrazione e punti chiave da conoscere

L'ECB555 è un interruttore a blocco (latching) : una pressione cambia stato, una seconda pressione ritorna allo stato precedente. I suoi 6 punti di contatto (terminali) permettono di commutare due circuiti indipendenti, coprendo così molte esigenze: bypass, instradamento del segnale, inversione del percorso, ecc. L'integrazione avviene tramite saldatura sui terminali, quindi fissaggio meccanico grazie alla filettatura (montaggio frontale nella custodia). È un componente "semplice in apparenza", ma condiziona direttamente l'affidabilità di un pedale: buona tenuta, pressione netta e commutazione regolare sono essenziali per l'uso sul palco.

Da notare: a seconda del design del tuo pedale, un DPDT può essere usato da solo o combinato con altre soluzioni (ad esempio per la gestione di un LED tramite un circuito dedicato). Prima dell'acquisto, verifica il tipo di switch richiesto (DPDT vs 3PDT) e lo spazio disponibile in altezza nella custodia.

La sonorità

Un interruttore a pedale non "colora" il tuo suono come un overdrive o un delay, ma influenza la tua esperienza di gioco in modo molto concreto: qualità della commutazione, regolarità dell'attivazione, sensazione sotto il piede e affidabilità nel tempo. Uno switch usurato può provocare interruzioni, falsi contatti o attivazioni casuali; sostituito con un modello adatto, ritrovi un segnale stabile e un pedale che risponde esattamente quando ne hai bisogno. In breve: non una questione di timbro, ma di fiducia a ogni pressione.

Specifiche tecniche

Categoria

Interruttore

Tipo	interruttore a pedale (footswitch) latching	Altezza filettatura	circa 14 mm
Configurazione	DPDT, 6 punti di contatto	Altezza totale (con spinotti)	circa 46,5 mm
Compatibilità	progettato come pezzo di ricambio per molti pedali MXR, Cry Baby e altri effetti con formato compatibile	Dimensioni corpo	circa 13,5 x 25,2 mm
Connessione	terminali da saldare (solder lugs/tabs)	Accessori	interruttore solo (senza cavi, senza patch, senza alimentazione)
Progettazione	robusto e durevole, adatto a un uso prolungato	Documentazione	secondo confezionamento
Design	formato compatto, facile integrazione in una custodia per pedali e trasporto senza problemi	Tensione richiesta	0 V (nessuna alimentazione necessaria, commutazione meccanica)
Materiali	progettazione orientata all'affidabilità e alla performance	Consumo	0 mA
Diametro filettatura	circa 12 mm
