Definitive Audio Td 100 Pt

Un sistema UHF progettato per l'affidabilità in performance e installazione

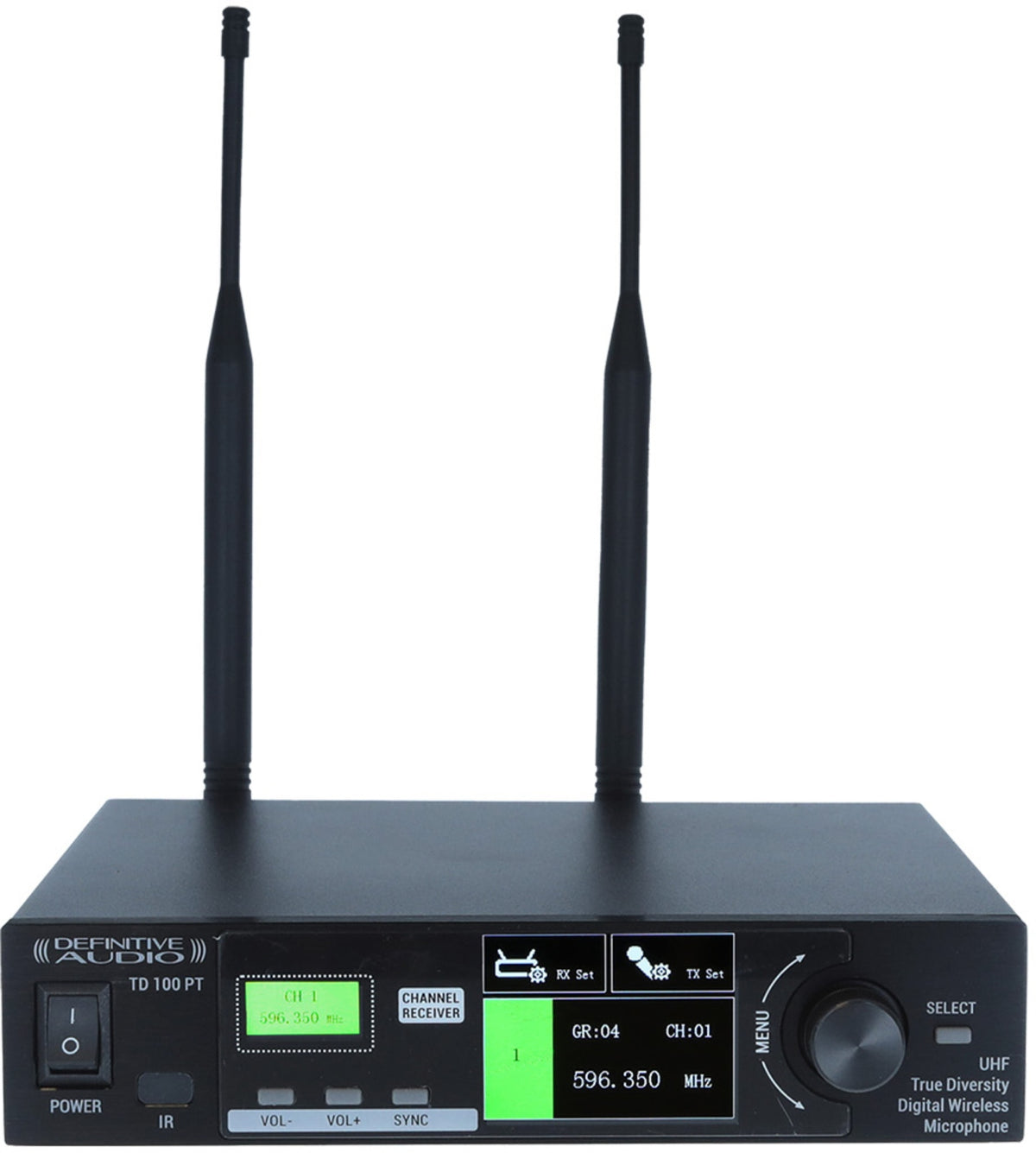

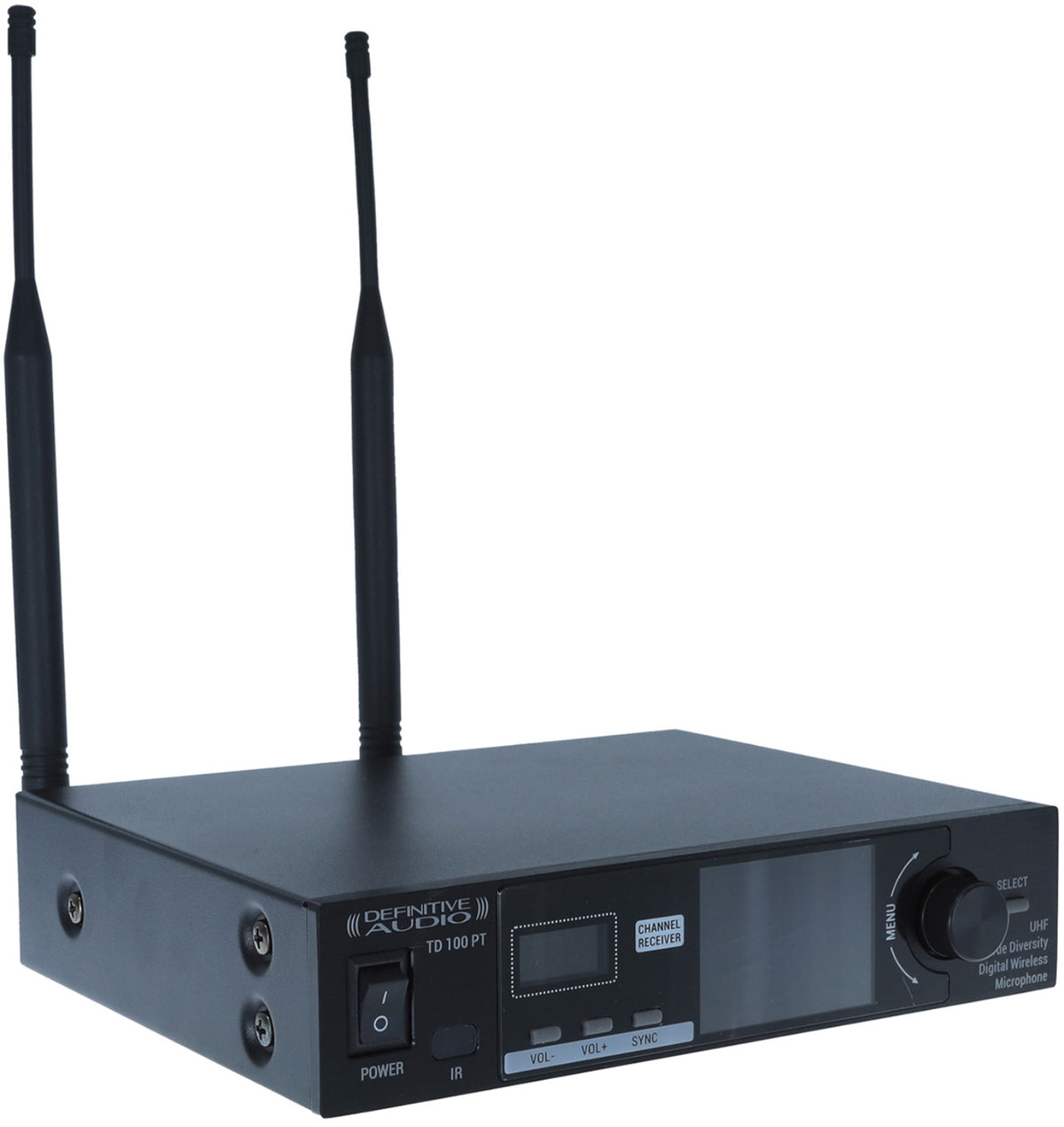

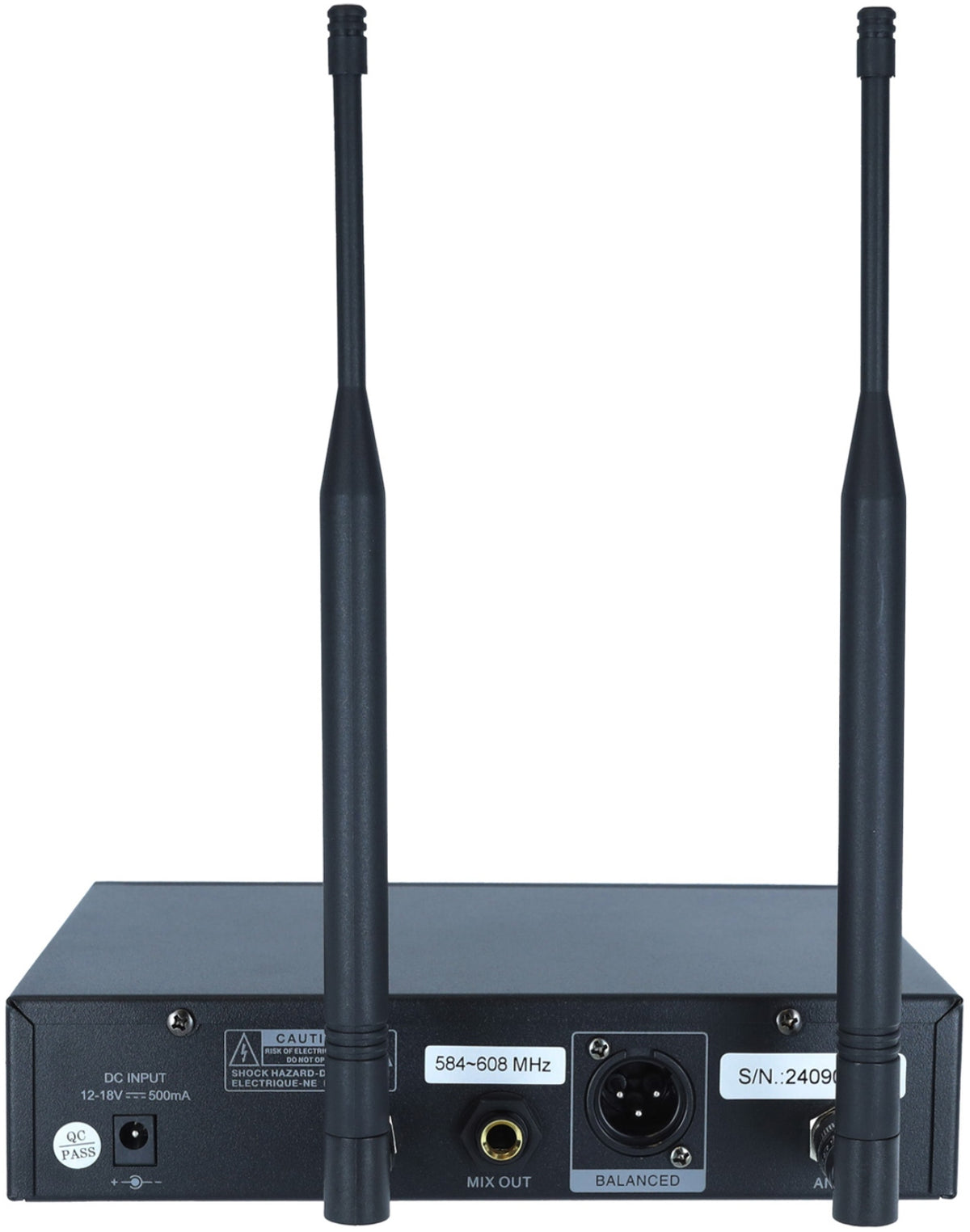

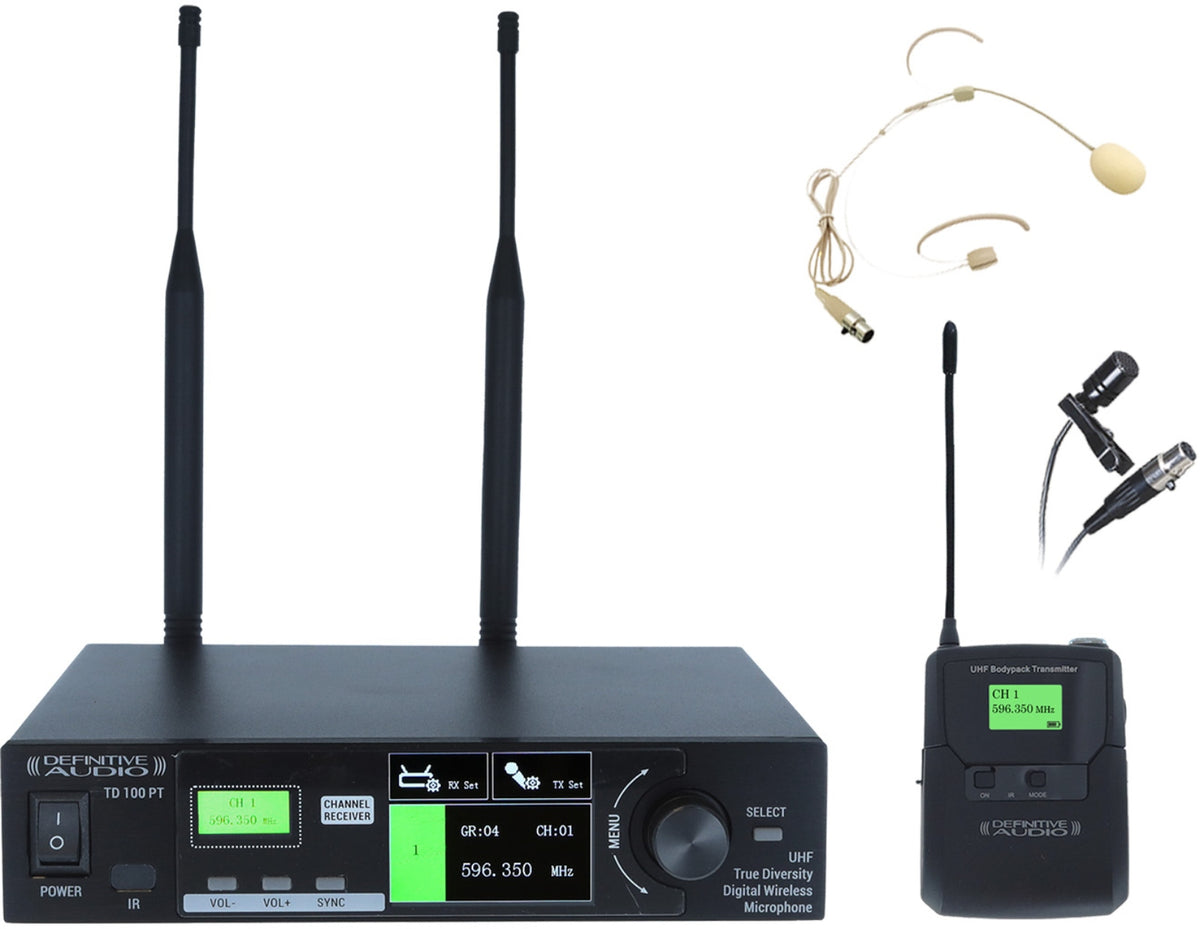

Questo sistema microfono wireless UHF fa parte della famiglia di soluzioni "pacchetto completo": un ricevitore compatto in chassis 1U mezza rack e un trasmettitore da tasca, con due capsule a scelta (cuffia e clip). La sua architettura True Diversity, abbinata a una gestione accurata delle antenne, mira principalmente alla stabilità della ricezione sul palco, in sala polifunzionale, luogo di culto, conferenza o installazione fissa, dove gli ambienti radio possono essere congestionati.

La progettazione per gruppi di frequenze predefiniti facilita il dispiegamento e l'adattamento agli usi comuni, mentre l'ampia riserva di frequenze commutabili (a seconda della regione) offre flessibilità per trovare un canale pulito e mantenere un segnale stabile in condizioni reali.

Per chi e per quali usi?

Grazie al trasmettitore da tasca (bodypack) e ai due microfoni forniti, questo sistema si rivolge sia agli interventi (conferenze, formazione, animazione) sia agli artisti (canto, teatro, musical) che cercano una soluzione discreta e stabile. Il microfono a clip è perfetto per voci parlate e presentazioni, mentre quello a cuffia offre una posizione più costante e una migliore intelligibilità quando l'utente si muove molto.

La portata di lavoro dichiarata in linea retta fino a 60 m (a seconda delle condizioni) e le funzioni di controllo silenzioso (codice audio e blocco del rumore) ne fanno una scelta pertinente per garantire la trasmissione, evitare interruzioni improvvise e mantenere una resa regolare anche quando il palco si anima.

Funzionalità chiave: regolazioni, sincronizzazione e leggibilità

Sincronizzazione ACT e display LCD a colori

La funzione ACT semplifica l'avviamento: la sincronizzazione wireless del trasmettitore avviene tramite interfaccia a infrarossi. Le informazioni essenziali sono accessibili grazie allo schermo LCD a colori del ricevitore e del trasmettitore, con una logica di visualizzazione pensata per una lettura rapida. Il colore di sfondo del sotto-display è regolabile e la visualizzazione del trasmettitore può essere abbinata a quella del ricevitore per un riconoscimento più intuitivo.

Gestione delle frequenze e stabilità PLL

Il circuito a blocco di fase PLL favorisce una sintonia stabile, mentre la progettazione in gruppi di frequenze e l'ampia banda di sintonia (a seconda della regione) permettono di adattarsi a molte configurazioni. Questo approccio è particolarmente utile quando si devono evitare canali già utilizzati o gestire fonti di interferenze nelle vicinanze.

Equalizzazione a 7 bande e resa sonora

Il processore di equalizzazione regolabile a 7 bande aiuta a modellare la voce secondo l'acustica della sala e il tipo di capsula utilizzata. La risposta in frequenza dichiarata (a seconda delle sezioni del sistema) mira a una resa chiara ed equilibrata, adatta sia alla voce parlata che al canto, con una dinamica pulita e un basso tasso di distorsione.

Specifiche tecniche

Categoria

Sistema completo

Direttività

cardioide

Tipo	microfono singolo UHF, trasmettitore da tasca, True Diversity	Campo di lavoro	60 m in distanza lineare
Bande	UHF	Modalità di controllo silenzioso	codice audio e blocco del rumore
Gamma di frequenza UHF	580 a 608 MHz	Risposta in frequenza integrata	50 Hz a 18 kHz (+/- 3 dB)
Circuito	blocco di fase PLL	THD integrato	inferiore allo 0,5% a 1 kHz
Caratteristiche	stabile, bassa emissione armonica	Visualizzazione sul pannello	LCD + LED
Progettazione gruppi di frequenze	diversi gruppi predefiniti compatibili con la frequenza d'uso	Schermo	LCD a colori
Larghezza di banda di sintonia	fino a 50 MHz (a seconda della regione)	Visualizzazione	1 controllo principale + 4 sotto-canali con schermo LCD a colori per mostrare le funzioni
Numero di frequenze commutabili	fino a 2000 (a seconda della regione)	Dimensioni	205 mm (L) x 46 mm (A) x 160 mm (P)
Potenza massima di trasmissione	13 dBm (a seconda della regione)	Peso	1,70 kg
Potenza di emissione	fino a 30 mW (a seconda della regione)	Regolazione del guadagno	guadagno regolabile
Gamma di risposta in frequenza (sistema)	50 Hz a 16 kHz, risposta piatta	Consumo di corrente	inferiore a 130 mA
Processore di equalizzazione	regolabile a 7 bande	Tipo di microfono incluso	clip e cuffia
Sistema integrato di distribuzione antenne	riduzione delle interferenze da radiazione reciproca	Capsula	cardioide
Funzione ACT	sincronizzazione wireless tramite interfaccia a infrarossi	Chassis	1U mezza rack
Canale di ricezione	canale singolo	Staffa rack	fornita
Modalità di oscillazione	blocco di fase PLL, sintesi di frequenza	Supporti per antenne	2
Modalità di modulazione	modulazione FM	Antenne	2 antenne separate per una migliore ricezione
Sensibilità RF	per ingresso 6 dBV, S/N superiore a 80 dB	Uscita	1 uscita XLR bilanciata
