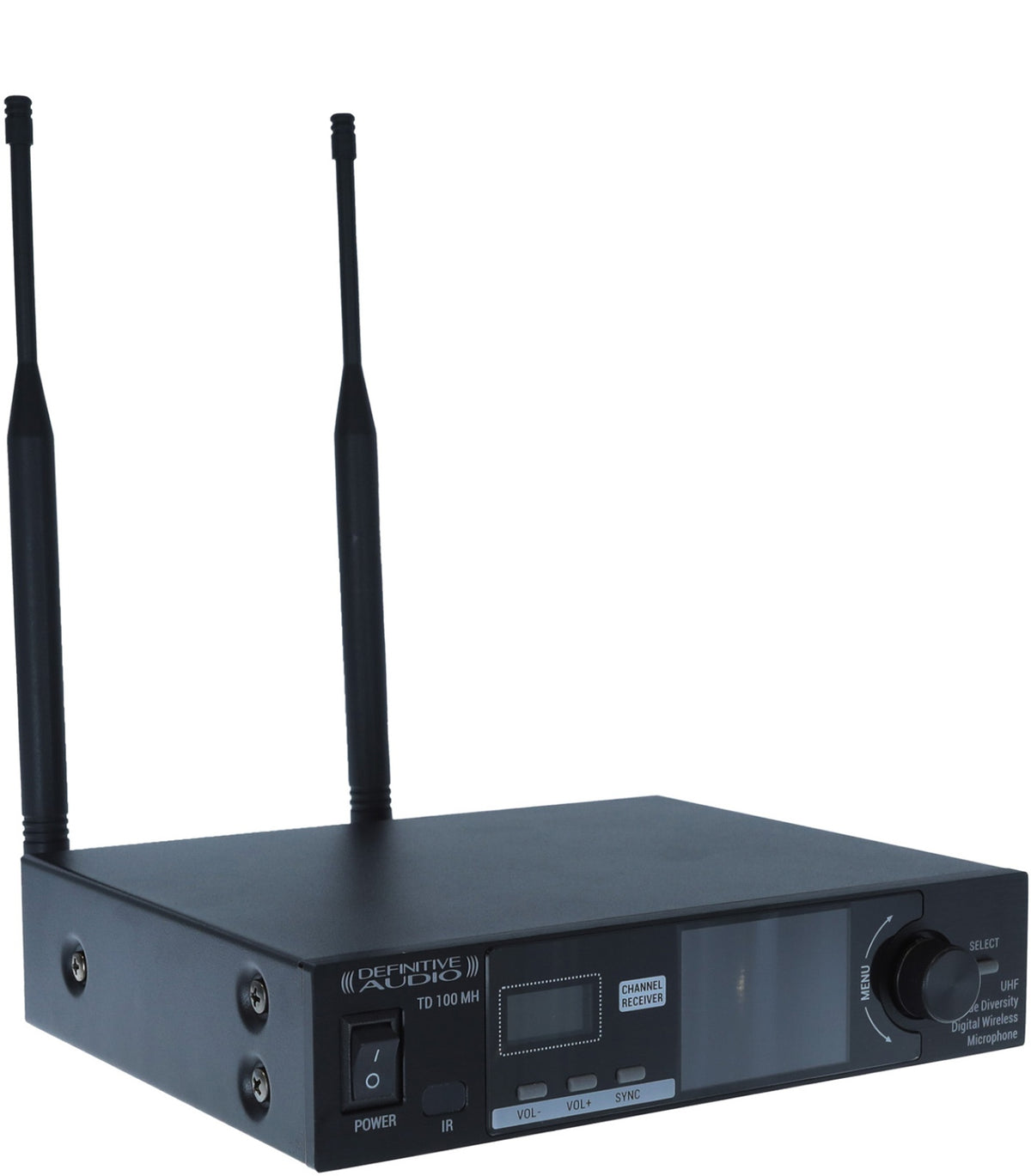

Definitive Audio Td 100 Mh

Una piattaforma UHF pensata per la stabilità e la compatibilità delle frequenze

Questo sistema si basa su una trasmissione UHF e un circuito di sintesi di frequenza a blocco di fase PLL, una scelta apprezzata per la sua stabilità in condizioni reali (variazioni di temperatura, lunghe prestazioni, ambienti RF affollati). La progettazione in gruppi di frequenze (diversi gruppi predefiniti) aiuta a trovare più rapidamente una configurazione adatta alla tua zona d'uso. La banda di sintonia dichiarata può raggiungere i 50 MHz, con fino a 2000 frequenze commutabili (a seconda della regione), per facilitare la convivenza con altri sistemi wireless.

Per chi e in quali usi questo microfono wireless è più pertinente?

Questo microfono a mano è rivolto a cantanti, animatori, conferenzieri e team tecnici che cercano un sistema UHF versatile per il palco, la sonorizzazione mobile, i luoghi di culto o le sale polivalenti. La capsula cardioide favorisce la presa della voce in primo piano, limitando parte dei suoni provenienti da dietro, il che può aiutare a guadagnare chiarezza e a controllare meglio i feedback a seconda della configurazione.

La portata dichiarata è di 60 m in distanza lineare. Come per ogni sistema RF, la portata reale dipende fortemente dall'ambiente (assorbimento, riflessione, interferenze RF), dalla posizione delle antenne e dalla densità dei segnali presenti.

Funzionalità chiave: controllo, display e gestione RF

True Diversity e distribuzione antenne integrata

La ricezione True Diversity si basa su due antenne per migliorare la continuità del segnale scegliendo la migliore ricezione disponibile. Il sistema integra anche una distribuzione antenne volta a ridurre le interferenze dovute all'irradiazione reciproca, un aspetto utile quando l'ambiente RF diventa più esigente.

ACT a infrarossi: sincronizzazione rapida

La funzione ACT permette di realizzare la sincronizzazione wireless del trasmettitore tramite un'interfaccia infrarossi. Questo approccio accelera la messa in servizio, soprattutto durante i cambi palco, le alternanze di intervenuti o quando devono essere gestite rapidamente più frequenze.

Schermi a colori e leggibilità in situazioni reali

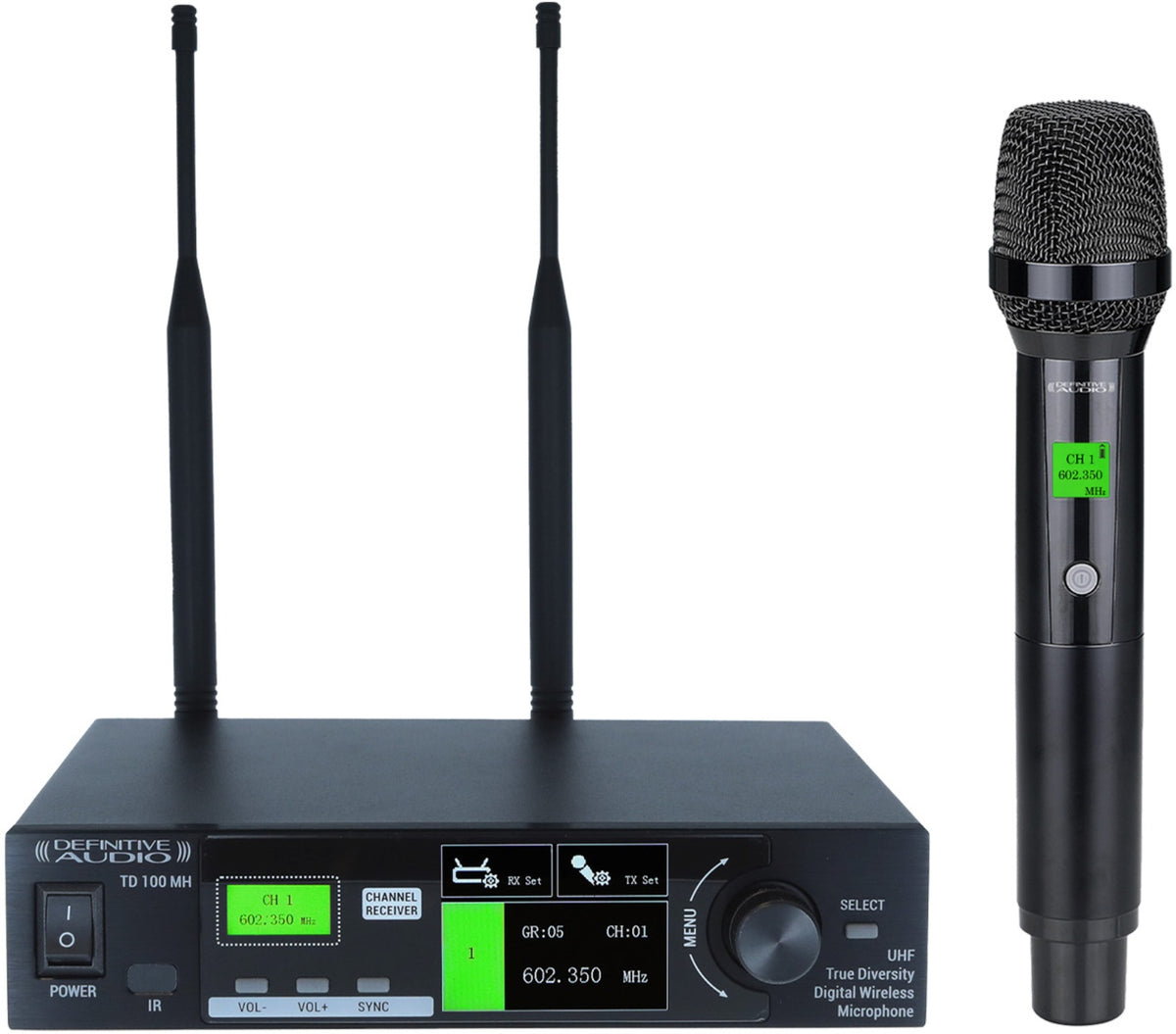

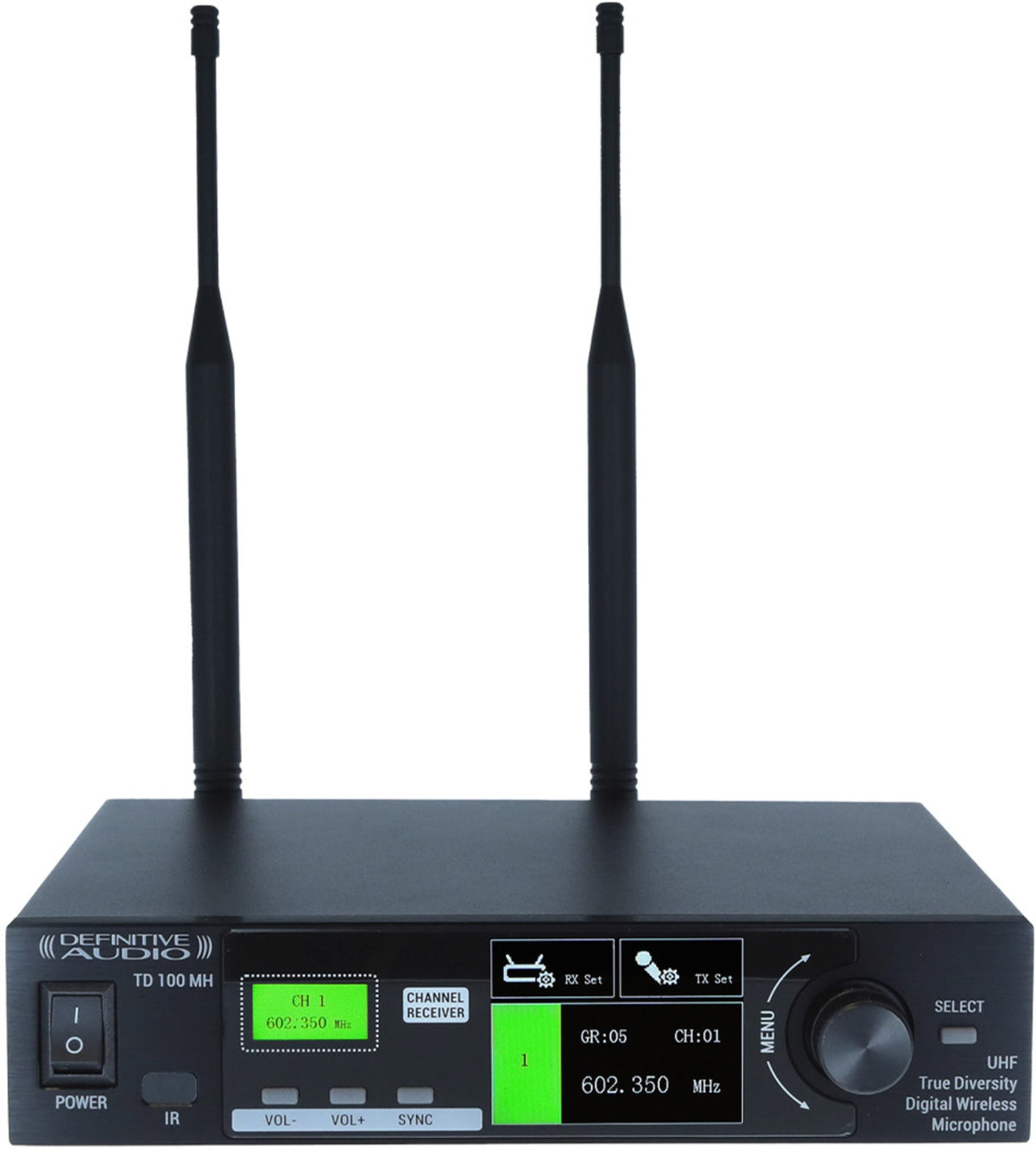

Il sistema dispone di un display LCD a colori lato ricevitore e di un display LCD a colori sul microfono. Il colore di sfondo è regolabile, e la visualizzazione del trasmettitore può essere adattata in coerenza con quella del ricevitore. Un insieme di visualizzazioni è previsto tramite 1 controllo principale + 4 sottocanali con LCD a colori per la visualizzazione delle funzioni.

Audio: equalizzazione e risposta in frequenza

Un processore di equalizzazione regolabile a 7 bande è integrato per affinare la resa in base alla voce, al sistema di diffusione e al palco (riduzione di una risonanza, miglioramento dell'intelligibilità, regolazione dei medi bassi). La risposta in frequenza del sistema è indicata da 50 Hz a 16 kHz con risposta piatta, e il ricevitore mostra una risposta in frequenza integrata da 50 Hz a 18 kHz (più o meno 3 dB).

Specifiche tecniche

Categoria	Sistema completo	Capsula	Dinamico
Direttività	cardioide

Tipo	microfono a mano UHF True Diversity	Risposta in frequenza integrata	50 Hz a 18 kHz (più o meno 3 dB)
Banda di frequenza	UHF 580 - 608 MHz	THD integrato	< 0,5% a 1 kHz
Circuito	blocco di fase PLL (sintesi di frequenza)	Display	LCD + LED
Caratteristiche RF	funzionamento stabile, bassa emissione armonica	Chassis	1U mezzo rack
Gruppi di frequenza	diversi gruppi predefiniti compatibili con la frequenza d'uso	Dimensioni	205 (L) x 46 (A) x 160 (P) mm
Larghezza di banda di sintonia	fino a 50 MHz	Peso	1,70 kg
Numero di frequenze commutabili	fino a 2000 (a seconda della regione)	Sistema di distribuzione antenne integrato	riduzione delle interferenze da irradiazione reciproca
Equalizzazione	processore di equalizzazione regolabile a 7 bande	Antenne	2 antenne separate per una migliore ricezione
Sincronizzazione	funzione ACT tramite interfaccia infrarossi	Supporti per antenne	2

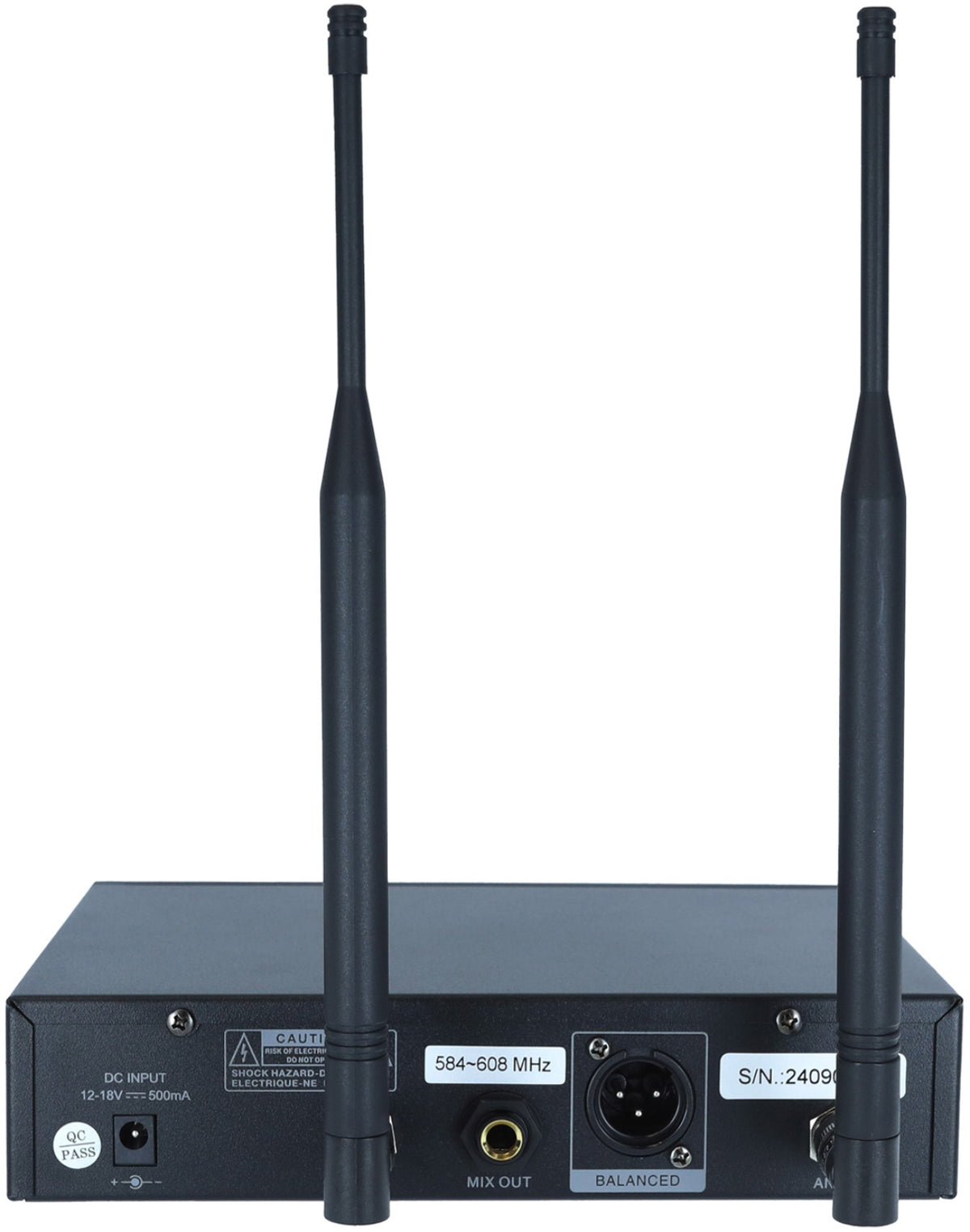

Risposta in frequenza dichiarata (sistema)	50 Hz a 16 kHz, risposta piatta	Uscita	1 uscita XLR bilanciata
Canale di ricezione	canale singolo	Accessori	staffe per rack fornite
Modalità di oscillazione	sintesi di frequenza a blocco di fase PLL	Guadagno di captazione	guadagno fisso
Modalità di modulazione	modulazione FM	Potenza di emissione	fino a 30 mW (a seconda della regione)
Sensibilità RF	ingresso 6 dBuV, S/N > 80 dB	Potenza massima di trasmissione	13 dBm (a seconda della regione)
Campo operativo	60 m in distanza lineare (la portata reale dipende dall'ambiente RF)	Consumo di corrente	< 130 mA
Modalità di controllo silenzioso	codice audio e blocco del rumore
