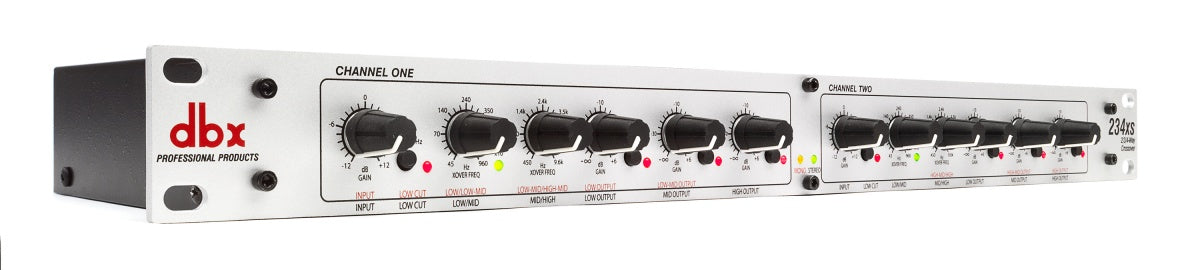

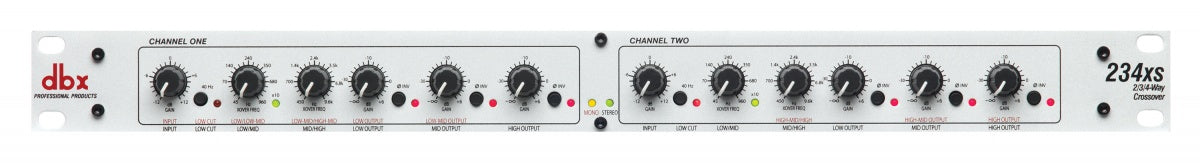

DBX 234XS - FILTRO ATTIVO STEREO

Un classico nella gestione multi-vie per ottimizzare i tuoi diffusori

Il dbx 234xs è progettato per fare da collegamento tra il tuo mix (console, processore, interfaccia) e un sistema di diffusori multi-vie, assicurando una distribuzione pulita e controllata delle frequenze. Il suo approccio "processore pro" si basa su un filtraggio Linkwitz-Riley 24 dB per ottava, uno standard apprezzato per ottenere sovrapposizioni di bande più controllate e una somma più coerente al punto di crossover. Risultato: un sistema meglio allineato, più leggibile e generalmente più facile da regolare sul campo.

Per chi e per quali usi?

Questo filtro attivo stereo si rivolge agli utenti che desiderano ottenere il massimo dai loro diffusori amplificati o passivi (con amplificazione separata): fornitori audio, band in tour, DJ esigenti, sale prove, luoghi di culto, club o installazioni fisse. In modalità stereo 2 o 3 vie, permette di distribuire l'energia tra sub, bassi/medi e alti secondo la configurazione del sistema. In modalità mono 4 vie, diventa uno strumento efficace per configurazioni che richiedono più vie di diffusione o un approccio più "system tuning" su una diffusione centrale.

Controllo, sicurezza e precisione: le funzioni chiave del 234xs

Filtraggio Linkwitz-Riley 24 dB per ottava

Il 234xs utilizza filtri di alta precisione Linkwitz-Riley 24 dB per ottava. Questo tipo di pendenza favorisce una separazione netta tra i canali, limita le interazioni indesiderate e aiuta a mantenere un equilibrio più stabile quando si regolano i livelli di ogni banda. È una scelta pertinente per sfruttare appieno le caratteristiche dei diffusori multi-vie e ottenere un risultato più omogeneo.

Regolazioni pratiche per l'allineamento del sistema

Ogni uscita dispone di un controllo del livello individuale, un punto essenziale per bilanciare rapidamente il sistema in base agli amplificatori, ai diffusori e all'acustica del luogo. L'inversione di fase su tutte le uscite facilita le correzioni in caso di problemi di fase tra i canali (ad esempio tra sub e tops) e permette di risparmiare tempo durante i test.

Filtro passa-alto a 40 Hz e sommazione delle basse per subwoofer

Il filtro passa-alto a 40 Hz aiuta a limitare le frequenze molto basse indesiderate, spesso causa di "rumble", perdita di headroom e sollecitazioni inutili degli altoparlanti. Per la gestione del sub, il 234xs integra un circuito di sommazione BF : le basse frequenze possono essere sommate per fornire un' uscita sub mono, una configurazione comune nel sound reinforcement per rafforzare l'impatto e semplificare il posizionamento dei subwoofer.

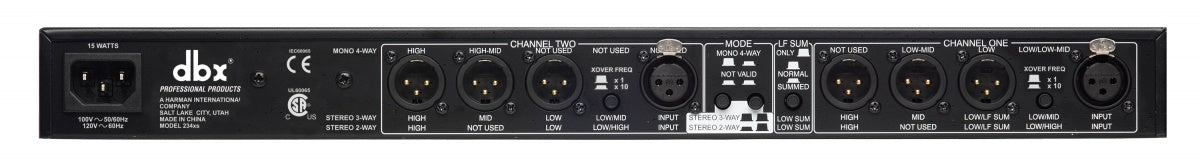

Connettività XLR bilanciata per un'integrazione affidabile

Le entrate e uscite bilanciate su connettori XLR si integrano facilmente in un rack di diffusione e contribuiscono a un collegamento più robusto su lunghe distanze di cavo. Il 234xs è quindi adatto sia in una regia mobile che in un'installazione fissa, mantenendo un approccio chiaro: separare, bilanciare, controllare.

Specifiche tecniche
