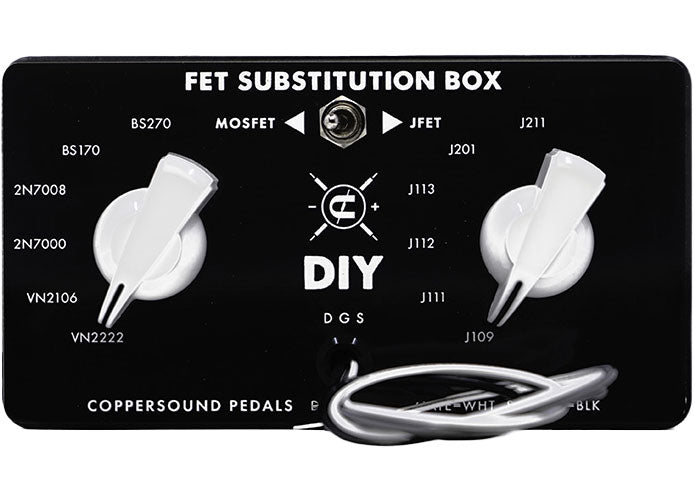

CopperSound Scatola di sostituzione per FET

Un approccio moderno al prototipaggio: la Substitution Box al servizio dei progettisti

Nell'elettronica DIY, e in particolare nell'audio, una piccola variazione di valore può trasformare un filtro, un guadagno, una dinamica o una texture di saturazione. La CopperSound Substitution Box si inserisce in questa logica di sperimentazione rapida: invece di rimuovere e sostituire costantemente componenti su una breadboard, si passa da un valore all'altro in pochi secondi. È un modo semplice ed efficace per convalidare un'idea, affinare una regolazione o confrontare opzioni di design con una continuità d'ascolto decisamente più confortevole.

Per chi è fatta la CopperSound Substitution Box FETs?

Questa scatola di sostituzione è rivolta ai creatori di pedali, agli appassionati di DIY, agli studenti e ai tecnici che vogliono risparmiare tempo durante le fasi di test. È particolarmente utile se lavorate su stadi di ingresso, buffer, sezioni di commutazione o circuiti in cui la scelta di un transistor (JFET o MOSFET) influenza direttamente la risposta e il comportamento del circuito. Che siate in fase di prototipazione su breadboard o in fase di validazione prima dell'integrazione su PCB, l'obiettivo rimane lo stesso: iterare più velocemente e decidere con le orecchie e le misure piuttosto che con manipolazioni ripetitive.

Funzionamento e punti di forza per i vostri test (JFET, MOSFET e altro)

Cambiare componente senza interrompere la vostra logica di test

Il principio è semplice: collegate la Substitution Box ai punti del vostro circuito dove desiderate sostituire un componente, quindi selezionate un altro valore o un altro tipo secondo il modello. Questo metodo evita errori legati a manipolazioni ripetute (piedini danneggiati, cattivi contatti, componenti scambiati) e permette di mantenere un approccio comparativo chiaro, passo dopo passo.

Uno strumento orientato all'ascolto, alla misura e alla decisione

Nell'audio DIY, si confrontano spesso diverse opzioni prima di fissare un valore: regolare un filtraggio, controllare una gamma di guadagno, scegliere un riferimento di diodo o determinare un comportamento di clipping. La CopperSound Substitution Box favorisce questo lavoro in A/B: mantenete lo stesso circuito, la stessa alimentazione, la stessa catena di test, e fate variare solo il componente target. Risultato: una scelta più rapida e coerente, sia all'oscilloscopio che all'ascolto.

Assemblata e pronta da integrare nel vostro setup di prototipazione

Ogni modello è fornito completamente assemblato, permettendovi di integrarlo immediatamente nella vostra postazione di lavoro. È un vero vantaggio se volete concentrarvi sul design del circuito piuttosto che sulla preparazione degli strumenti.

Specifiche tecniche

Effetti	Buffer	colore	Nero
Utilizzo	chitarra elettrica

Tipo	scatola di sostituzione DIY	Diodi	24 coppie di diodi (piccolo segnale, zener, Schottky, MOSFET e germanio)
Uso	selezione rapida di valori di componenti in tempo reale per prototipaggio	Condensatori ceramici	24 valori, da 1 pF a 820 pF (50 V)
Implementazione	inserimento di fili nei punti desiderati (breadboard)	Condensatori elettrolitici	24 valori, da 1 uF a 470 uF (25 V)
Stato alla consegna	completamente assemblata	Transistor	12 transistor NPN BJT diversi
Resistenze	24 valori, da 10 Ohm a 1 MOhm (1/4 W)	FET	6 JFET canale N
Condensatori a film	24 valori, da 1 nF a 1 uF (63 V)	MOSFET	6 MOSFET canale N
