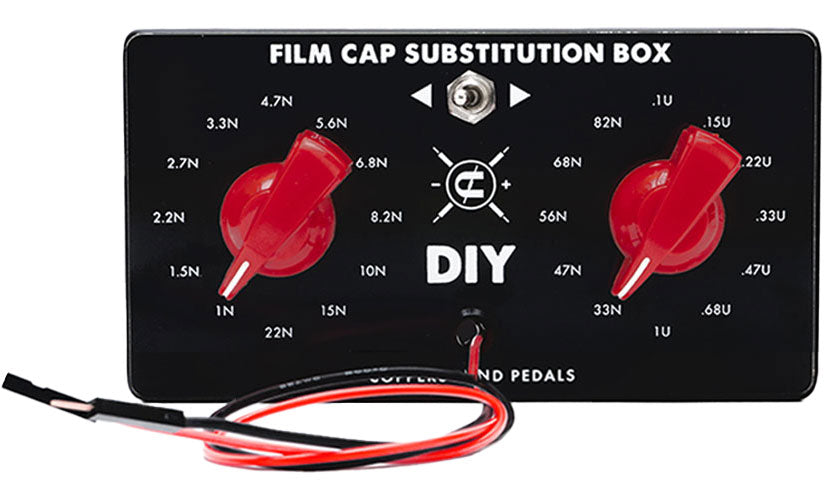

CopperSound Scatola di sostituzione per condensatori a film

Una scatola pensata per la sperimentazione, all'interno di una gamma "substitution box" dedicata al DIY

La COPPERSOUND Substitution Box Film Capacitor si inserisce in un approccio molto semplice: accelerare le fasi di prova durante la progettazione e il prototipaggio. Il principio della "substitution box" consiste nel raggruppare diversi valori di uno stesso tipo di componente in un unico contenitore, per confrontare rapidamente le opzioni senza passare per manipolazioni ripetitive sulla breadboard. In questa gamma esistono diversi modelli (resistenze, diodi, condensatori ceramici, condensatori elettrolitici, transistor), e questa versione è specificamente dedicata ai condensatori a film.

Per chi e per quali usi in audio, synth e pedali effetti?

Questa scatola di sostituzione si rivolge a progettisti, riparatori e appassionati di DIY che vogliono accelerare la scelta dei valori: produttori di pedali effetti, amatori di mod, designer di preamplificatori, moduli synth, o chiunque prototipi circuiti analogici. In audio, una variazione di capacità può modificare la frequenza di taglio di un filtro, la risposta di un equalizzatore, la quantità di bassi che passa da uno stadio all'altro, o il comportamento di una rete di compensazione.

È particolarmente utile quando vuoi confrontare "ad orecchio" (suonando e commutando un valore), ma anche quando convalidi un progetto con l'oscilloscopio o il multimetro. Invece di estrarre una scatola di componenti, piegare i piedini, inserire, rimuovere e ripetere, effettui le prove mantenendo lo stesso cablaggio e cambiando solo il valore selezionato.

Funzionalità: selezione rapida dei valori e workflow più fluido sulla breadboard

Il cuore del concetto è la sostituzione in tempo reale. Posizioni la scatola nel tuo ambiente di test, poi inserisci i fili nei punti del circuito dove il condensatore deve essere collegato. Successivamente, passi da un valore all'altro per osservare immediatamente l'impatto sulla risposta del circuito, senza dover rimuovere e sostituire continuamente il componente sulla breadboard.

Ideale per confrontare opzioni senza rompere il montaggio

Nel prototipaggio, il tempo perso non deriva solo dalla sostituzione dei componenti, ma anche dagli errori indotti (cattivo contatto, piedino danneggiato, componente invertito in altre famiglie, o valore letto male). Una scatola di sostituzione permette di mantenere un montaggio stabile e concentrarsi sul risultato. Questa logica è molto apprezzata quando esplori una gamma di valori per "trovare il punto giusto" prima di fissare una BOM.

Condensatori a film: una scelta comune in audio

I condensatori a film sono frequentemente usati nei percorsi audio per funzioni di accoppiamento e filtraggio, e per molte reti di tono. Questa Substitution Box dedicata ti aiuta a esplorare valori tipici di progettazione, per decidere rapidamente se vuoi più bassi, un taglio più alto, o una transizione più dolce tra due stadi. Il fatto che la scatola sia già assemblata semplifica anche l'installazione: non devi costruire lo strumento prima di usarlo.

Specifiche tecniche

Utilizzo

chitarra elettrica

colore

Nero

Scatola di sostituzione	condensatori a film	Resistenze	24 valori (da 10 ohm a 1 Mohm)
Prodotto fornito	completamente assemblato	Diodi	24 coppie (segnale piccolo, zener, Schottky, MOSFET, germanio)
Numero di valori	24	Condensatori ceramici	24 valori (da 1 pF a 820 pF, 50 V)
Gamma di valori	1 nF a 1 uF	Condensatori elettrolitici	24 valori (da 1 uF a 470 uF, 25 V)
Tensione nominale	63 V	Transistor	12 NPN BJT diversi, 6 JFET canale N, 6 MOSFET canale N
