Blackmagic Design Videohub 10x10 12G

La filosofia Videohub 12G: un instradamento universale su un unico cavo

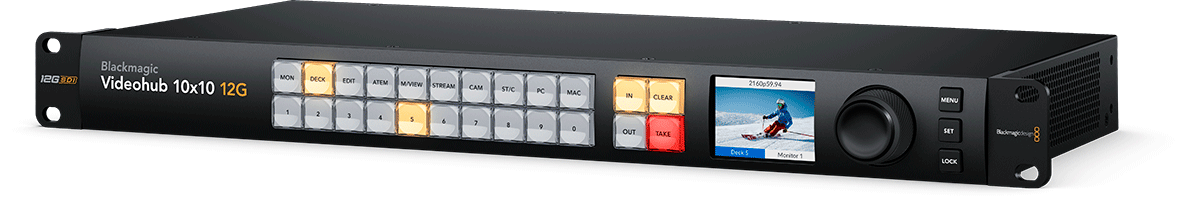

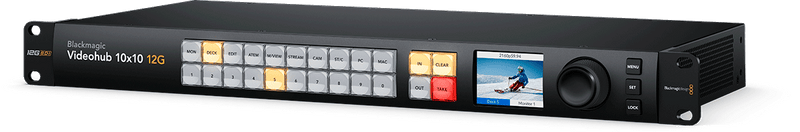

Il Blackmagic Videohub 10x10 12G appartiene alla famiglia "Videohub 12G", progettata per semplificare gli ambienti di produzione dove coesistono più risoluzioni. L'idea è chiara: concentrare un instradamento multi-formato su un'unica connessione BNC, senza moltiplicare cavi o convertitori a seconda della definizione. In un telaio compatto 1U, si dispone di 10 ingressi e 10 uscite 12G-SDI, di un display LCD a colori e di comandi frontali pensati per un utilizzo rapido in regia, studio, truck di produzione o set eventi.

Un router SDI 12G pensato per regia, live e postproduzione

Questo router video è rivolto a team che devono distribuire e riconfigurare i segnali in tempo reale: regia live, set broadcast, acquisizione multi-camera, postproduzione o gestione di wall video e monitoring. Il Videohub 10x10 12G centralizza telecamere, mixer, registratori, convertitori e monitor in un workflow SDI robusto, mantenendo una logica di utilizzo semplice: si seleziona un ingresso, lo si assegna a un'uscita e l'instradamento avviene immediatamente.

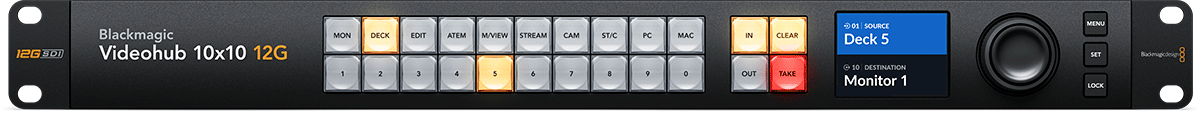

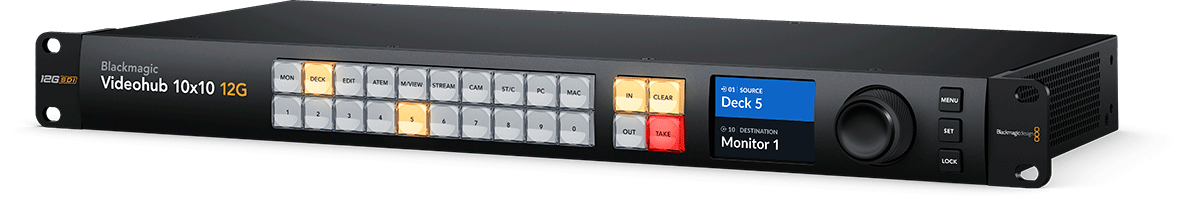

Il display LCD integrato rafforza la sicurezza operativa quotidiana: l'anteprima e la visualizzazione delle etichette limitano errori di patch, specialmente quando le sorgenti sono simili (più telecamere identiche, ritorni programma, feed grafici, ecc.). E appena l'installazione cresce, il controllo Ethernet facilita l'integrazione in una rete di produzione e la duplicazione dei punti di comando.

Funzionalità chiave per workflow multi-formato, senza compromessi

12G-SDI fino a 2160p60: una vera leva di semplificazione

Il Videohub 10x10 12G è progettato per coprire un'ampia gamma di standard, dalla SD fino a Ultra HD e 4K DCI, con supporto YUV 4:2:2 e RGB 4:4:4 fino a 12 bit a seconda delle modalità. In pratica, questa architettura 12G-SDI consente di trasportare flussi 4K fino a 2160p60 su un solo cavo SDI, riducendo la complessità rispetto a configurazioni multi-link e accelerando i cambi di configurazione sul campo.

Un altro vantaggio essenziale in ambienti eterogenei è la commutazione automatica per ingresso. Il router può accettare contemporaneamente sorgenti con standard diversi, aiutando a mescolare apparecchiature di generazioni varie (telecamere HD, playback UHD, computer via convertitori, ecc.) senza imporre un'omogeneizzazione immediata di tutto il parco.

Comando locale rapido e controllo di rete scalabile

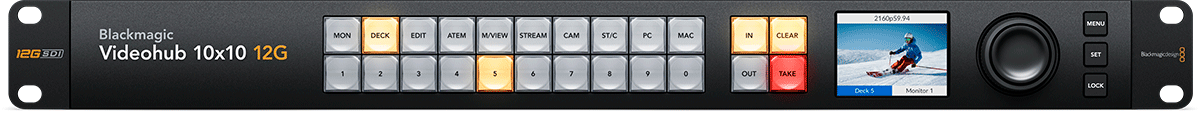

Sul pannello frontale, i pulsanti dedicati e la grande manopola con frizione elettronica permettono una navigazione e assegnazioni rapide, anche in situazioni di stress (live, cambi dell'ultimo minuto, troubleshooting). Per installazioni fisse, l'Ethernet apre la porta al controllo remoto via software, all'aggiunta di pannelli hardware compatibili e all'automazione grazie al protocollo di controllo e SDK. Risultato: lo stesso router può restare semplice in configurazioni ridotte, per poi diventare un nodo centrale appena lo studio evolve.

Riferimento, sincronizzazione SDI e continuità operativa

La gestione del riferimento (Tri-Sync o Black Burst) e la sincronizzazione SDI su tutte le uscite mirano a un obiettivo: ottenere commutazioni pulite e coerenti in una catena broadcast. Per l'uso quotidiano, l'alimentazione interna universale e la conservazione dei punti di commutazione con auto-ripristino dopo il riavvio rafforzano l'affidabilità, specialmente in rack condivisi o truck dove l'alimentazione può essere spenta tra due eventi.

Specifiche tecniche

Categoria	Distributore	Unità Rack	1
Tipo	Matrice	Alimentazione elettrica	100 - 240 V AC - 50/60 Hz
Cavi consigliati	TM_CablesRecommandes001	Consumo	20.8 W
Porte di comando	LAN	Peso	3 kg
Risoluzione massima	4K/60	Dimensioni (mm)	482 x 236 x 44

Ingressi video SDI	10	2K DCI	2Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 2KPsF23.98, 24, 25, 29.97, 30
Uscite video SDI	10	Ultra HD	2160p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Velocità SDI	DVB-ASI, 270 Mb, 1.5G, 3G, 6G, 12G	4K DCI	4Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Sincronizzazione ingressi video	Nessuna	Conformità	SMPTE 259M, 292M, 296M, 372M, 424M, 425M livello A e B, 2081-1, 2081-10, 2082-10, ITU-R BT.656, ITU-R BT.601
Sincronizzazione SDI	Su tutte le uscite SDI	Campionamento audio SDI	48 kHz, 24 bit
Ingressi di riferimento	Tri-Sync o Black Burst	Campionamento video SDI	YUV 4:2:2 e RGB 4:4:4
Uscite di riferimento	Uscita in loop con terminazione del segnale di riferimento	Precisione colori SDI	RGB 4:4:4 10/12 bit (HD e 2K, fino a 2160p30 in Ultra HD e 4Kp30 DCI); YUV 4:2:2 10 bit in tutte le modalità
Ethernet	10/100/1000 BASE-T	Spazio colore SDI	REC 601, REC 709, REC 2020
Interfaccia per computer	USB-C	Commutazione automatica SDI	Selezione automatica 270 Mb SD-SDI, 1.5G HD-SDI, 3G livello A e B, 6G e 12G-SDI su ogni ingresso
SD	525i59.94 NTSC, 625i50 PAL	Metadati SDI	Identificazione payload video (SMPTE 352M)
HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30
