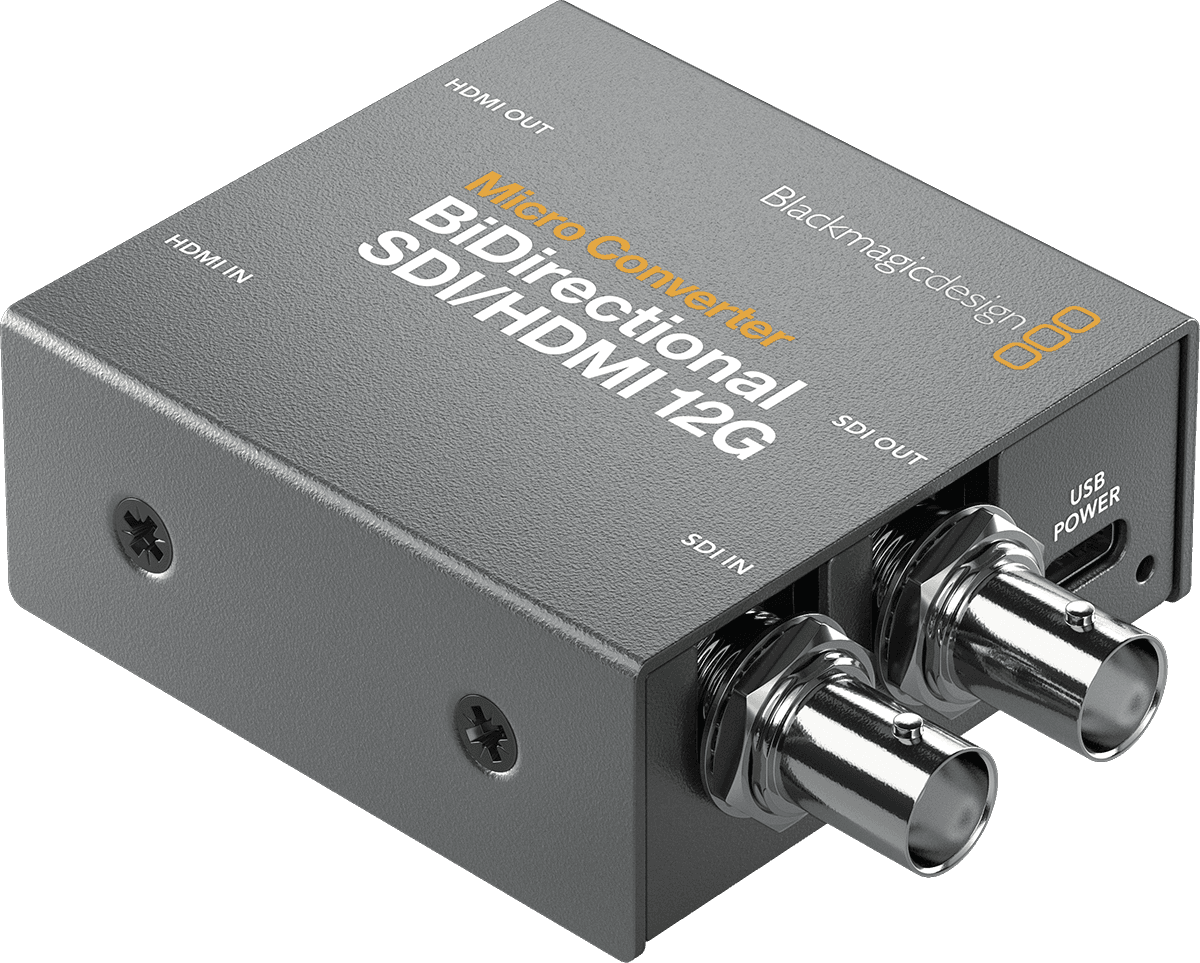

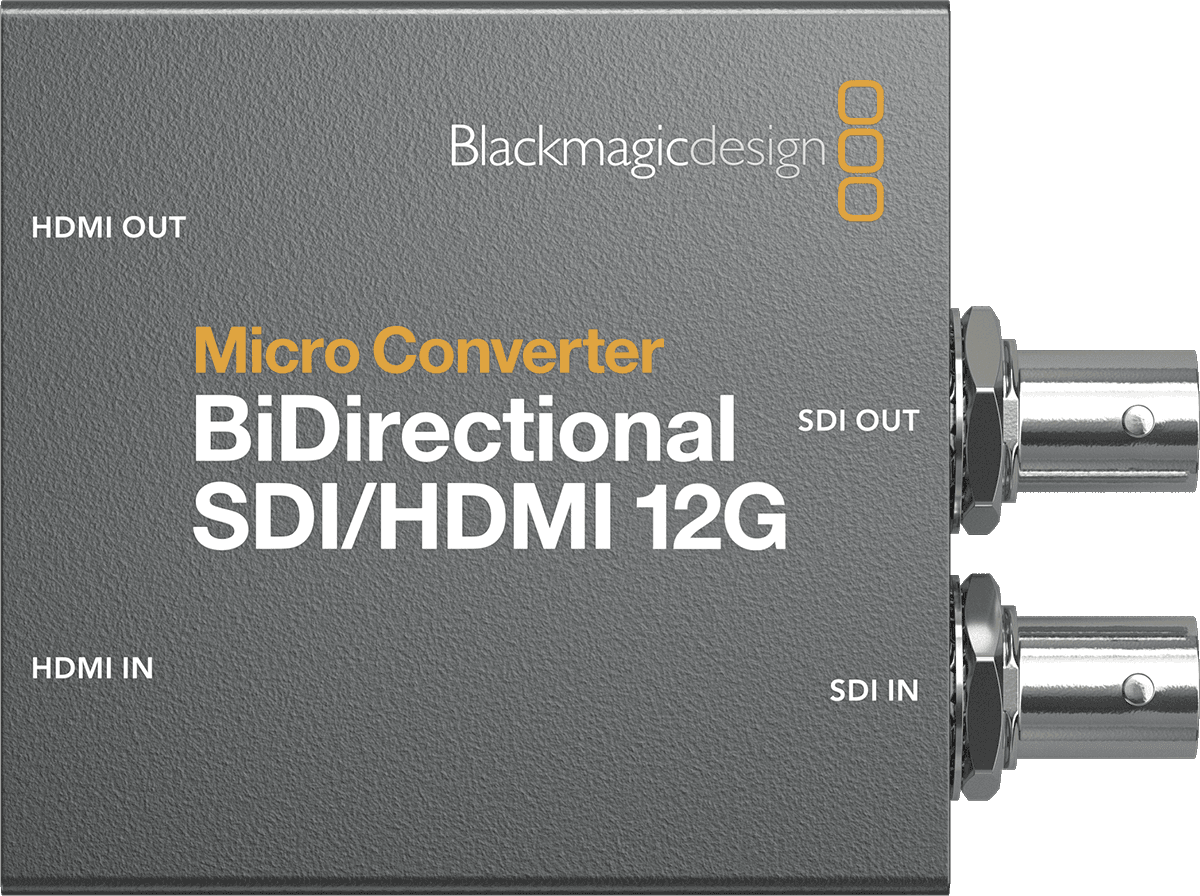

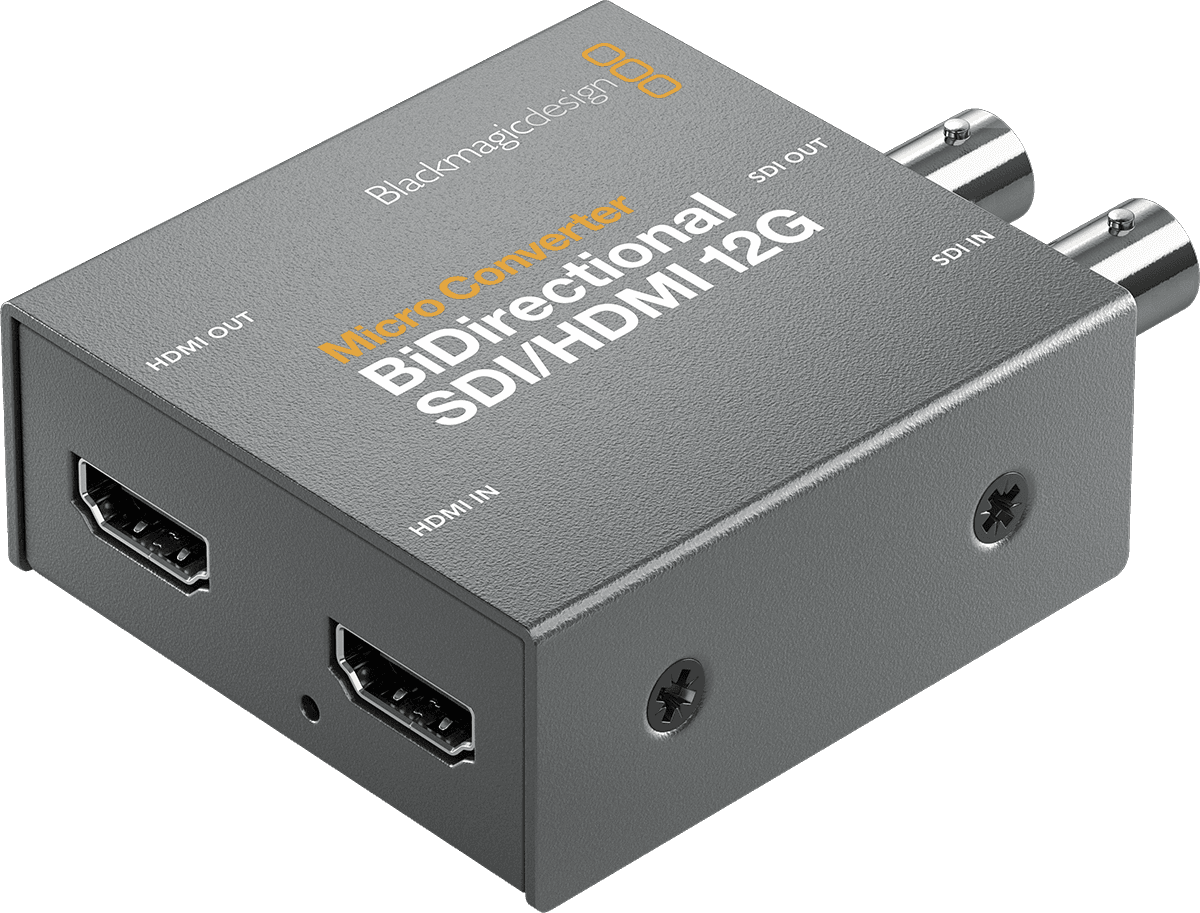

Blackmagic Design Micro Converter Birect SDI/HDMI 12G PSU

Dal 3G al 12G: un Micro Converter progettato per Ultra HD e 4K DCI

Questo Micro Converter BiDirectional SDI/HDMI 12G si inserisce nella logica di evoluzione dei workflow video moderni: dove i convertitori 3G rispondevano principalmente alle esigenze HD, il passaggio al 12G-SDI consente di trasportare segnali Ultra HD e 4K DCI su un unico collegamento SDI, mantenendo grande flessibilità di compatibilità. Il vantaggio è duplice: semplificare il cablaggio e garantire l'integrazione tra apparecchiature broadcast SDI e soluzioni HDMI più comuni (monitor, registratori, schermi di controllo).

Il suo approccio "due convertitori in uno" (SDI verso HDMI e HDMI verso SDI simultaneamente) lo rende particolarmente rilevante in una catena di produzione dove formati, frame rate e standard possono variare da un lavoro all'altro. Il rilevamento automatico dei formati contribuisce a ridurre i tempi di configurazione e a limitare gli errori durante i cambi di sorgente.

Per quali usi: riprese, live, regia mobile, trasmissione

Il Micro Converter BiDirectional SDI/HDMI 12G è rivolto agli utenti che devono far convivere telecamere, mixer, registratori e monitor in ambienti eterogenei. In ripresa, permette ad esempio di convertire un'uscita HDMI in SDI per trasmetterla correttamente su lunghe distanze, mantenendo al contempo un'uscita HDMI disponibile per il monitoring locale. In live e in eventi, diventa uno strumento essenziale di collegamento tra una sorgente HDMI (telecamera compatta, computer, lettore) e un'infrastruttura SDI (regia, distribuzione, convertitori, matrici).

Il formato micro e il basso consumo facilitano l'integrazione in un rack leggero, un flycase, una valigia per streaming o direttamente sul set. È anche una soluzione molto pratica per i fornitori che devono assorbire vincoli dell'ultimo minuto: formati imprevisti, schermi HDMI da alimentare o catene SDI esistenti da mantenere senza riconfigurare tutta la regia.

Conversione, integrazione e regolazioni: precisione, LUT e controllo camera

Conversione 12G-SDI e HDMI 2.0: compatibilità estesa e rilevamento automatico

La conversione supporta un'ampia gamma di standard, dalla SD fino a Ultra HD e 4K DCI, con gestione multi-bitrate (270 Mb, 1.5G, 3G, 6G, 12G). La commutazione automatica e il rilevamento dei formati (SD, HD, 2K DCI, Ultra HD, 4K DCI) facilitano l'uso su set dove coesistono più sorgenti. Il supporto dei livelli A/B (auto sull'ingresso 3G-SDI e selezionabili in uscita) è un punto chiave per mantenere la compatibilità con le variazioni di implementazione SDI.

Colorimetria e calibrazione: LUT a 33 punti caricabile

Per mantenere coerenza con le esigenze di monitoring e resa, la precisione dei colori è dichiarata in 4:2:2 e lo spazio colore in YUV. La presenza di una LUT a 33 punti caricabile tramite utility permette di allineare più facilmente la visualizzazione a un ambiente di ripresa o trasmissione, sia per controllo del look, matching rapido o adattamento a una pipeline di produzione.

Controllo, tally e aggiornamenti via USB di tipo C

La porta USB di tipo C serve sia per l'alimentazione, sia per la configurazione e gli aggiornamenti. Il dispositivo supporta la conversione bidirezionale con controllo camera e tally per Blackmagic Camera, semplificando l'integrazione in setup multi-camera. Le regolazioni si effettuano tramite utility su MacOS e Windows, per adattare il comportamento del convertitore e mantenere il firmware aggiornato senza bloccare la regia.

Specifiche tecniche

Accessori inclusi	Alimentazione esterna	Uscite	HDMI, 1x SDI
Categoria	Convertitore SDI	Alimentazione elettrica	Alimentazione esterna
Necessita di una alimentazione	Sì	Consumo	2.5 W
Risoluzione massima di conversione	4K/60	Peso	174 g
Tipo	Video	Dimensioni (mm)	81 x 59 x 25
Ingressi	HDMI, 1x SDI

Ingressi video SDI	1	Connessioni video SDI	commutabili SD, 720p, 1080i, 1080p, 2K DCI, Ultra HD, 4K DCI
Uscite video SDI	corrisponde automaticamente all'ingresso HDMI	Commutazione automatica SDI	rilevamento SD, HD, 2K DCI, Ultra HD, 4K DCI; livelli A/B auto su ingresso 3G-SDI e selezionabili in uscita
Ingressi video HDMI 2.0	1 x tipo A	Precisione colori SDI	4:2:2; LUT a 33 punti caricabile tramite utility
Uscite video HDMI 2.0	1 x tipo A	Spazio colore SDI	YUV
Aggiornamenti, configurazione e alimentazione	USB di tipo C	Standard video SD	525i59.94 NTSC, 625i50 PAL
Sincronizzazione	Sì	Standard video HD	720p50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF25/29.97/30; 1080i50/59.94/60
Bitrate SDI	270 Mb, 1.5G, 3G, 6G, 12G	Standard video 2K	2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF25/29.97/30 DCI
Supporto multi-bitrate	rilevamento automatico SD, HD, 2K, Ultra HD e 4K	Standard video Ultra HD	2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
Conformità SDI	SMPTE 259M, 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1	Standard video 4K	4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI
