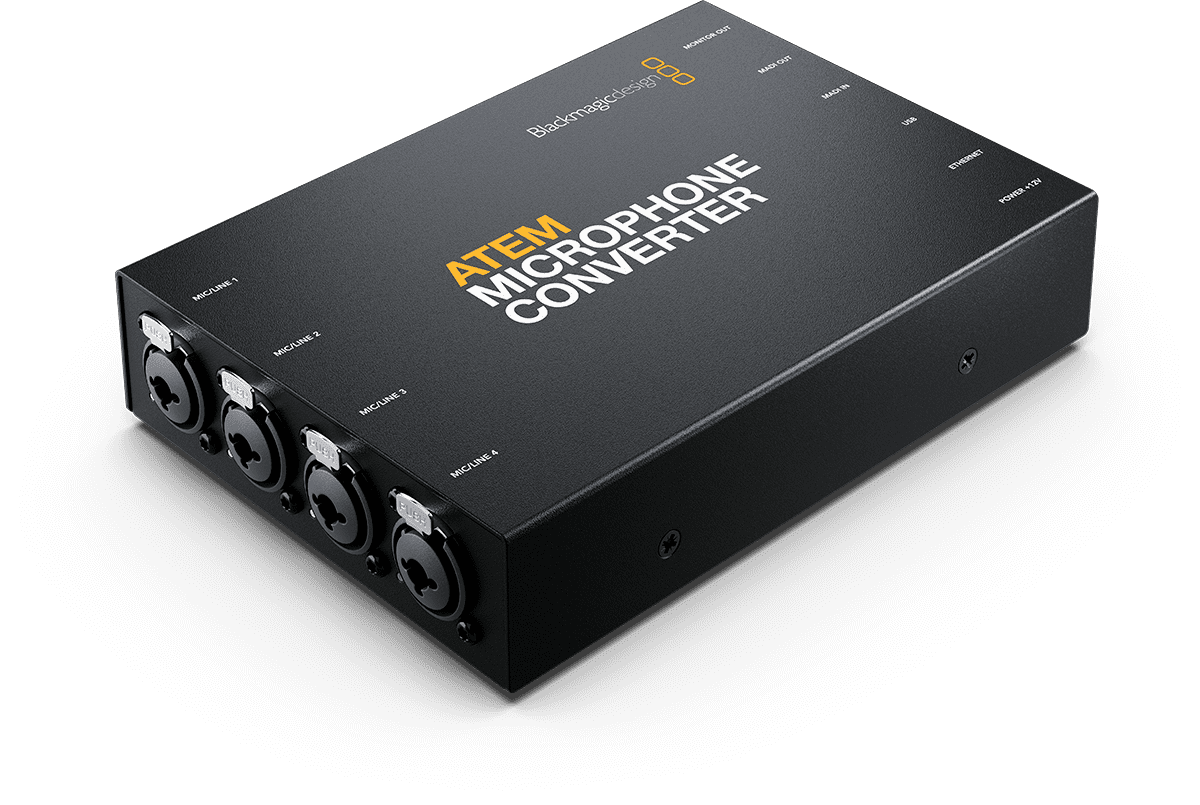

Blackmagic Design Atem Micro Converter

Un anello audio pensato per la gamma ATEM e i workflow MADI

Sviluppato per integrarsi naturalmente con i mixer "ATEM Television Studio", l'ATEM Microphone Converter risponde a una necessità chiave in produzione: far entrare sorgenti analogiche (microfoni e linee) in un ambiente di regia moderno, tramite un trasporto digitale robusto. La scelta del MADI (conformità AES10-2020) permette di mantenere un cablaggio pulito, una distribuzione chiara dei canali e un approccio scalabile, particolarmente adatto a studi televisivi, regie mobili e installazioni fisse orientate al broadcast o allo streaming.

L'idea è semplice: centralizzare la cattura il più vicino possibile alle sorgenti, convertire in modo pulito, quindi risalire l'audio verso la tua infrastruttura tramite un collegamento MADI unico. In questo contesto, lo schermo di monitoring HDMI diventa un vero vantaggio operativo, poiché offre una lettura immediata dello stato dei canali senza dipendere costantemente da un computer.

Per studi, regie e studi che vogliono aumentare affidabilità e leggibilità

Questo convertitore si rivolge a team che gestiscono più speaker, microfoni ambientali, ritorni da lettori o segnali linea provenienti da un mixer esterno. Facilita la normalizzazione degli ingressi (mic/linea), l'attivazione rapida dell'alimentazione phantom +48 V e la supervisione dei livelli nel momento critico: subito prima e durante la trasmissione.

In webcast, riprese di concerti, eventi o talk-show, si beneficia di una catena audio coerente: collegamento analogico familiare lato palco, trasporto digitale lato regia. Il monitoring HDMI aiuta a individuare immediatamente un clipping, un microfono muto, un'inversione di sorgente mic/linea o un'alimentazione phantom attivata per errore, senza moltiplicare i punti di controllo.

Funzionalità chiave: conversione, controllo e monitoring al servizio del live

Una conversione progettata per preservare la dinamica e i transienti

Ogni ingresso analogico si basa su 8 convertitori analogico-digitale che lavorano in concerto, un'architettura pensata per estendere la gamma dinamica e rafforzare la precisione sui segnali difficili (voci molto dinamiche, percussioni, ambienti). Associati a preamplificatori digitali a 32 bit e a un'uscita a 24 bit / 48 kHz, queste scelte mirano a una riproduzione pulita, con rumore contenuto e distorsione estremamente bassa, per mantenere l'intelligibilità e la sostanza anche in condizioni di studio.

Monitoring HDMI: una lettura istantanea, senza passaggi intermedi

La porta HDMI trasforma uno schermo standard in uno strumento di controllo: selezione di visualizzazione a 4, 8, 12 o 16 canali, storici delle forme d'onda su 60 secondi, vu-meter, nomi dei canali e stati mic/linea e phantom. Questo approccio di "monitoring dedicato" è particolarmente utile in live: riduce i passaggi software e accelera la diagnosi, sia per verificare una voce troppo bassa, rilevare un rumore indesiderato o confermare che un ingresso è effettivamente in modalità linea.

Installazione scalabile e supervisione semplificata

La concatenazione MADI permette di estendere facilmente il numero di sorgenti in un unico flusso, mantenendo un cablaggio leggibile. Per manutenzione e configurazione, la connettività USB-C (con vite di blocco) e Ethernet Gigabit offrono opzioni pratiche per aggiornamenti e controllo, in loco o da remoto, a seconda dell'organizzazione della tua regia. Infine, i mini-interruttori hardware (mic/linea, +48 V) offrono un controllo immediato, apprezzabile quando è necessario intervenire rapidamente tra due sequenze.

Specifiche tecniche

Categoria	Convertitore SDI	Alimentazione elettrica	Alimentazione esterna
Necessita di una alimentazione	Sì	Consumo	12 W
Tipo	Audio	Peso	850 g
Ingressi	1x SDI, RJ45, TM_EntreesConvertisseurAV014, USB-C	Dimensioni (mm)	125 x 200 x 41
Uscite	HDMI, 1x SDI

Ingressi audio analogici	4 x combo XLR 3 poli / jack 1/4 TRS, livello commutabile linea o micro (+24 dB), alimentazione phantom +48 V.	Profondità di bit dell'uscita	24 bit.
Ingresso MADI	1 x BNC, supporto per 64 canali audio digitale MADI.	Frequenza di campionamento dell'uscita	48 kHz.
Uscita MADI	1 x BNC, supporto per 64 canali audio digitale MADI.	Conformità MADI	AES10-2020.
Uscita video HDMI	1 x uscita monitor.	Controllo software	aggiornamenti per Mac e Windows tramite USB o Ethernet.
Interfaccia computer	1 x USB-C con vite di blocco.	Aggiornamento interno	tramite applicazione utility scaricabile.
Ethernet	10/100/1000 BASE-T.	Controllo parametri	via USB ed Ethernet tramite utility gratuita.
Standard video HD dell'uscita HDMI	1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60.	Interruttori hardware	mini-interruttori per selezione mic/linea e attivazione alimentazione phantom +48 V.
Monitoring HDMI	visualizzazione del nome dell'ATEM Microphone Converter e di 4, 8, 12 o 16 canali audio con storico della forma d'onda di 60 secondi. Mostra anche il nome di ogni canale, i vu-meter, la regolazione mic/linea e lo stato dell'alimentazione phantom.	Mac	Ventura 13.0, Sonoma 14.0 o versioni successive.
Numero di convertitori A/D (ADC) per ingresso	8.	Windows	10 e 11.
Preamplificatore digitale	32 bit.	Alimentazione	1 x alimentatore esterno 12 V con connettore di blocco.
Gamma dinamica	131 dB(A).	Consumo energetico	12 W max.
Rumore di fondo	-129 dBV.	Gamma di tensione operativa	12 V a 17,5 V DC.
Distorsione armonica totale a piena scala	0,002%.
