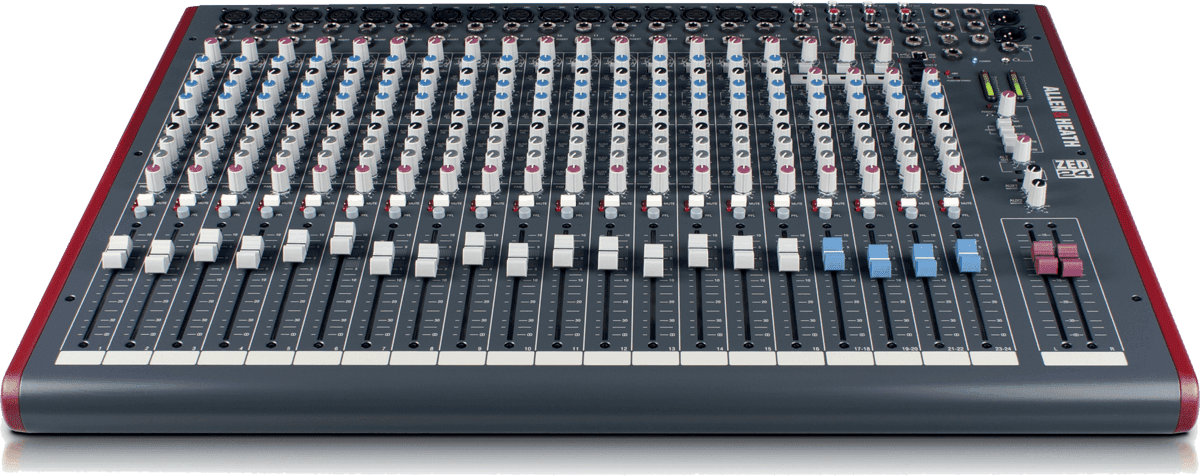

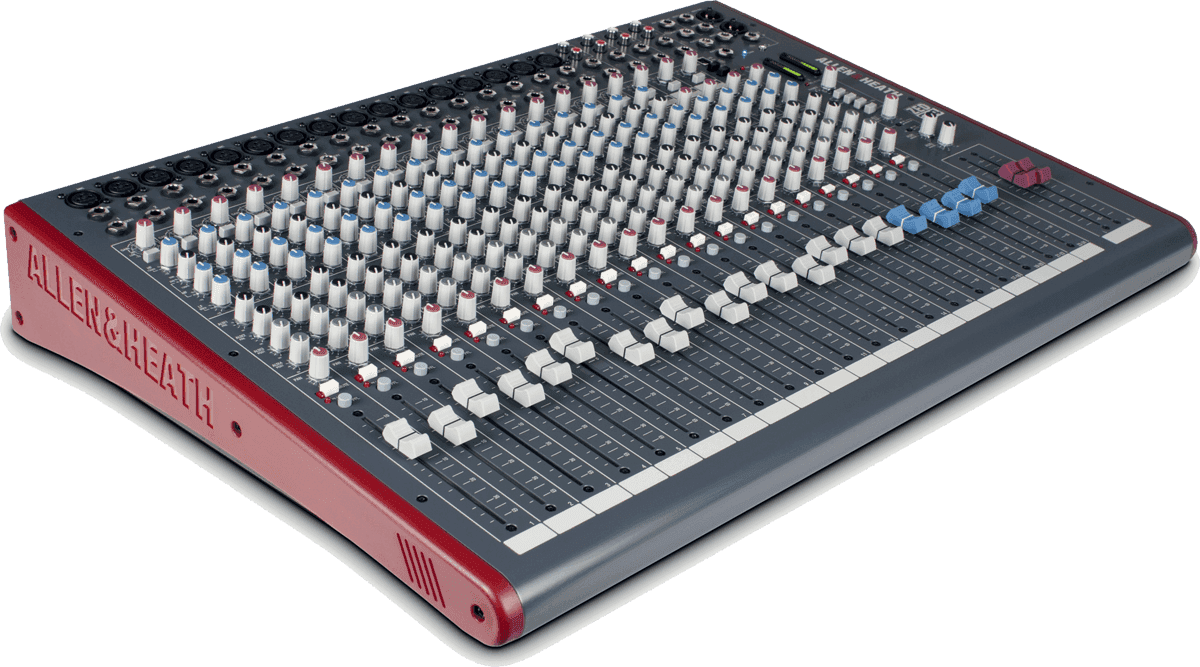

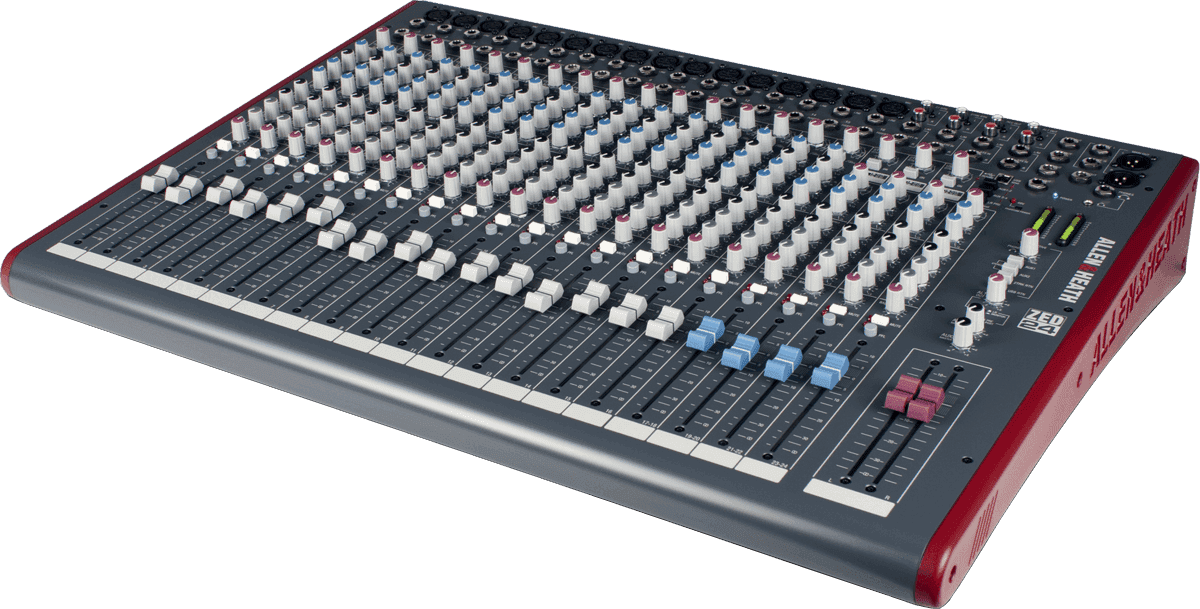

Allen & Heath ZED-24

Un'architettura "grande console" pensata per configurazioni esigenti

Con i suoi 16 ingressi mono dotati di un equalizzatore a 3 bande con una sezione semi-parametrica, questa console si posiziona come un centro di missaggio versatile per band, luoghi di culto, associazioni, service e studi che vogliono una superficie di controllo confortevole. L'approccio combina una connettività completa (inserti, ausiliari, ritorni) e un'ergonomia orientata al mix live, restando comunque trasportabile.

Per chi e per quali usi?

Questa console di missaggio è ideale se dovete gestire più microfoni (voce, batteria, ottoni, riprese ambientali) mantenendo ingressi stereo per tastiere, lettori, moduli o ritorni PC. I 4 ausiliari facilitano la creazione di mix di ritorno indipendenti (Aux 1/2) e l'invio verso effetti (Aux 3/4), mentre l'USB permette di registrare rapidamente un concerto, una prova o una ripresa stereo, senza interfaccia audio esterna.

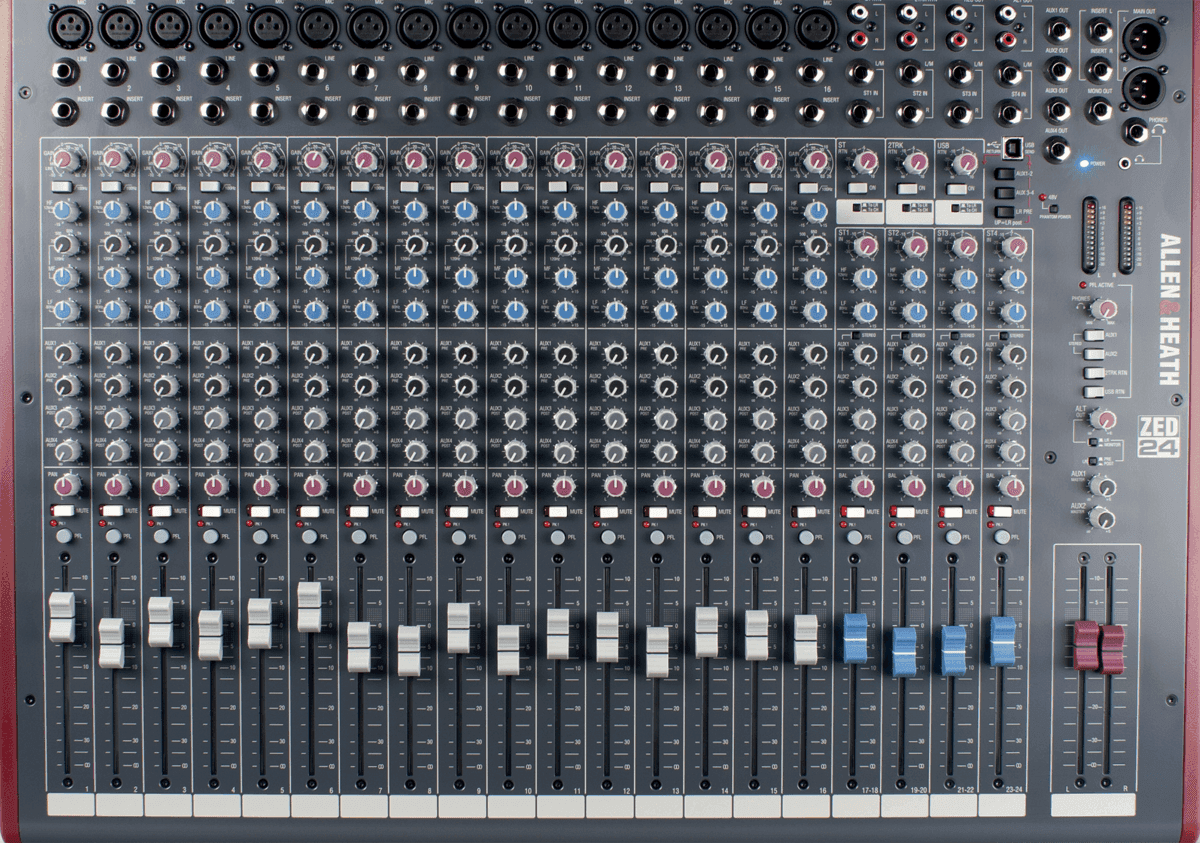

Funzionalità chiave: controllo, equalizzazione e routing

Canali mono: dal gain alla dinamica del mix

I 16 canali mono offrono un ingresso microfonico bilanciato su XLR e un ingresso linea su Jack 6.35mm, con inserzione su Jack 6.35mm per integrare facilmente un compressore, un gate o un equalizzatore esterno. Il gain regolabile, il filtro passa-alto e l'equalizzatore a 3 bande (con 1 banda semi-parametrica) aiutano a pulire le basse frequenze, scavare una frequenza fastidiosa o mettere in evidenza uno strumento. Ogni canale dispone inoltre di panoramica, Mute, PFL e indicatore di saturazione per mettere in sicurezza le regolazioni.

Canali stereo: tastiere, lettori e ritorni, con semplicità

I 4 ingressi linea stereo asimmetrici (una presa Jack per canale) sono progettati per accogliere sorgenti stereo come tastiere, drum machine, lettori o ritorni da interfaccia. Il gain regolabile e l'equalizzatore a 2 bande fisse permettono una regolazione rapida, mentre il bilanciamento e i fader ALPS da 100 mm offrono un posizionamento chiaro nel mix. Gli Aux 1/2 sono pre-fader e possono essere usati in 2 mono o 1 stereo a seconda dell'organizzazione del palco.

Ausiliari, ritorni effetti e USB: una console che si adatta

I 4 invii ausiliari aprono vere possibilità: ritorni musicisti, invio verso effetti o uscita specifica per diffusione secondaria. Il 4deg ausiliario è orientato agli effetti interni (senza uscita fisica), comodo per mantenere un routing pulito. I 2 ritorni effetti stereo, con livello regolabile e assegnazione, facilitano l'integrazione di un multi-effetti esterno o di un ritorno processore, con routing verso canali stereo o direttamente verso il bus principale.

La porta USB aggiunge un livello di flessibilità: scegliete la sorgente inviata al PC (bus L/R o Aux 1/2 o Aux 3/4) e decidete dove ritorna l'audio USB (verso L/R o verso il canale stereo n. 3). È una soluzione semplice per registrare una FOH, trasmettere musica d'attesa o recuperare un playback da un computer.

Specifiche tecniche

Insert	Si	Preamp Microfonici	16
Numero di fader	22	Registrazione	USB
Numero di canali	24	Numero di ausiliarie	4
Alimentatore Phantom	Si	Ingressi Microfono	16 x XLR
Bluetooth	No	Ingressi linea	16 x jack, 4 x Stereo
EQ	3 bande con medi semi-parametrici	Ingressi (altro)	USB, input: jack su ogni ingresso mono, 2 x phono
Fader motorizzati	No	Uscite principali	mono jack, 2 x XLR
Filtri	Taglio basso	Uscite (altre)	cuffie jack stereo, mini-jack stereo cuffie, 4 x Jack ausiliario, Registrazione RCA, Alternative (RCA), 2 canali RCA
Modalità PFL/AFL	Si	colore	Grigio
Montabile a Rack	No	Schermo	LED
Categoria	tabella analogica	Peso	11.5 kg
Corsa del fader	100 mm	Dimensioni (mm)	645 x 465 x 95

Ingressi	microfonici bilanciati su XLR / linea su Jack 6.35mm	Bilanciamento	sì
Inserzione	Jack 6.35mm	Ritorni	2 ritorni effetti stereo
Alimentazione phantom	+48 V, interruttore comune	Assegnazione	verso canali stereo n. 1, n. 2 o bus L/R
Regolazioni	gain regolabile, filtro passa-alto	Invii ausiliari	4 uscite su Jack asimmetrico
Equalizzazione	3 bande di cui 1 semi-parametrica	Livello regolabile	Aux 1 e Aux 2
Ausiliari	4 uscite (Aux 1 e 2 pre-fader, Aux 3 e 4 post-fader)	Uscita generale	stereo su 2 XLR bilanciati con inserzione
Panoramica	sì	Sommazione mono	sì, con uscita su Jack asimmetrico
Fader	ALPS 100 mm	Fader master	100 mm
Controlli	Mute, PFL	Meter	bargraph a 12 segmenti
Indicazione	LED saturazione
