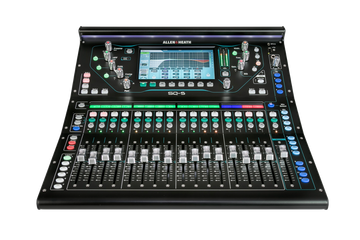

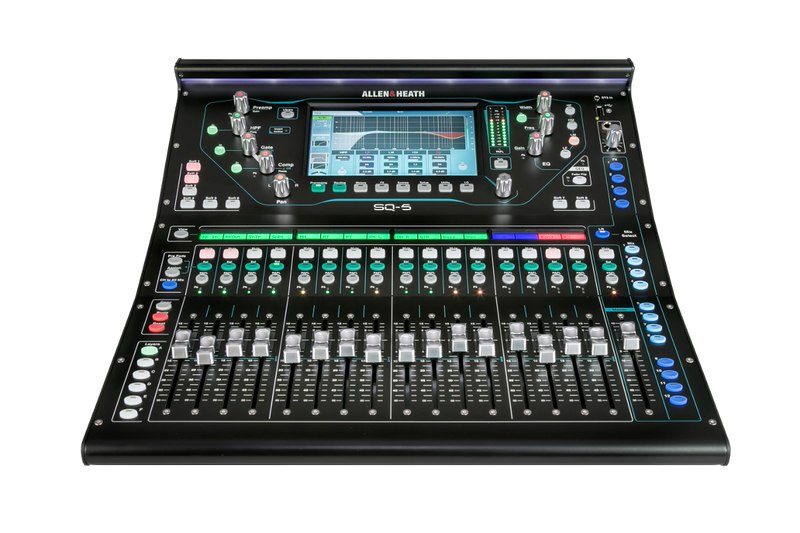

Allen & Heath SQ5

Il know-how dLive in un formato compatto

La SQ-5 racchiude l'ingegneria Allen & Heath ereditata dai sistemi dLive in un telaio portatile. Il processamento a 96 kHz del FPGA "XCVI" garantisce un'immagine sonora precisa, una dinamica ampia e una latenza controllata per mix più naturali, sia in front-of-house, nei monitor che in registrazione.

Per chi e per cosa?

Ideale per il live (concerti, eventi, houses of worship), il broadcast e l'audio-visivo, la SQ-5 è adatta anche per studi mobili grazie alla sua interfaccia intuitiva, ai bus versatili e alle opzioni di rete. I team tecnici apprezzeranno le memorie di scena, mentre i musicisti beneficeranno di un monitoraggio personalizzato e di un suono coerente serata dopo serata.

Funzionalità chiave e novità al servizio del mix

Potenza di processamento 96 kHz

Ogni canale dispone di un preamplificatore, filtro passa-alto, equalizzatore parametrico, gate, compressore e delay, mentre le uscite sono dotate di EQ parametrico e grafico, dinamica completa e delay. I plugin DEEP e la suite di effetti RackExtra si inseriscono senza latenza aggiuntiva.

Connettività ed espandibilità

La porta SLink assicura il collegamento ai rack di palco Allen & Heath, e lo slot I/O 64x64 ospita schede Dante o Waves per la rete audio, la diffusione e la registrazione multipista. L'USB gestisce sia lo streaming 32x32 sia la registrazione diretta tramite SQ-Drive.

Ergonomia pensata per il tour

Schermo touch da 7 pollici, 6 layer per 96 canali assegnabili, fader flip per EQ grafico, SoftKeys personalizzabili e controllo remoto via iPad offrono un flusso di lavoro rapido e sicuro, dalla regolazione iniziale al richiamo delle scene.

Specifiche tecniche

Richiamo memoria scena	Si	Registrazione	Drive SQ: stereo e multipista 16 canali a 24 bit a 96 kHz
Tipo	Digitale compatto (motore di mixaggio integrato)	Bus e Gruppi	36 bus
Registrazione/Riproduzione stereo via USB	Sì	Compressore e Gate	su tutte le voci e uscite
Numero di canali mixabili	48	Uscite Audio/Video	USB, RJ45
Numero di fader	17	Ingressi Microfono/linea	16 XLR
Numero di mix	12 AUX mono o stereo, LR	Uscite di linea	12 XLR, Mono - Jack 6,35mm - Segnale dry
Numero di slot aggiuntivi	1.0000	Numero di ingressi di linea stereo	2 Jack TRS, 1 mini Jack
Numero di canali	48	Numero di uscite AES	Coppia XLR
Alimentatore Phantom	Si	Uscita cuffie	Mini jack, Jack 6.35, Si
Bluetooth	No	Numero di ausiliarie	16
Controllo a distanza	tablet (router non incluso)	Ingressi Microfono	16 x XLR
EQ	4 Bande Parametrico	Ingressi linea	2 mono/stereo 2 jack bilanciati
Fader motorizzati	Si	Ingressi (altro)	talkback (XLR)
Modalità PFL/AFL	Si	Uscite principali	locale: 12 x XLR (incluso LR) + 2 jack bilanciato
Montabile a Rack	Si	Uscite (altre)	footswitch, USB, RJ45, 3 matrici stereo (XLR), digitale AES, Porta per schede I/O opzionali, SLink (etherCon)
Dimensione dello schermo	7 "	Raffreddamento	Ventilazione
Categoria	tabella digitale	Effetti incorporati	Si
Corsa del fader	100 mm	Schermo	Multitouch a colori 7 "
Equalizzatore grafico	31 bande	Ingressi Audio/Video	RJ45, USB 2.0, Mini jack stereo
Numero VCA/DCA	8	Peso	10.5 kg
Numero di matrici	3	Dimensioni (mm)	515 x 440 x 198
Preamp Microfonici	16

Canali di ingresso	48 in combinazione con gli stage box	Ingressi	preamp, passa-alto, equalizzatore parametrico, gate, compressore, delay
Fader	16 + 1, motorizzati, 100 mm	Uscite	equalizzatore parametrico e grafico, gate, compressore, delay
Layer	6 per 96 canali assegnabili	Collegamento dei canali di ingresso	per sorgenti stereo
Ingressi microfonici locali	16 XLR	Connettore EtherCON SLink	audio remoto tramite i protocolli dSnake, DX o GigaACE (64x64)
3 ingressi stereo	2 jack TRS, 1 minijack	Compatibilità con gli stage rack e gli audiorack	DX168 (96 kHz), AR84, AR2412, AB168 (48 kHz)
Ingresso talkback	XLR dedicato	Porta I/O 64x64 per scheda opzionale	Dante, Waves...
Numero di bus	36	Streaming e registrazione	streaming audio USB 32x32 e registrazione diretta tramite SQ-Drive
Mix	12 stereo + LR	Intercompatibilità	altri sistemi SQ e dLive tramite SLink o scheda opzionale
Uscite locali	14 assegnabili (12 XLR + 2 TRS)	Pulsanti personalizzabili	8 (SoftKeys)
Matrici	3 stereo	Compatibilità con i sistemi ME	sì
Bus PAFL	sì	Mixer automatico per microfoni (AMM)	di prossima disponibilità
Gruppi di Mute	8	Analizzatore in tempo reale	31 bande
Gruppi di DCA	8	Punti insert	patchabili
Motori degli effetti	8 stereo con ritorni dedicati	Gestione dei parametri	copia/incolla/reset
Processore	FPGA XCVI 96 kHz derivato dai sistemi dLive	Memorie delle scene	300 per Show
Emulazioni DEEP	pronte all'uso (reverb, gated reverb, modulazioni, ecc.)
