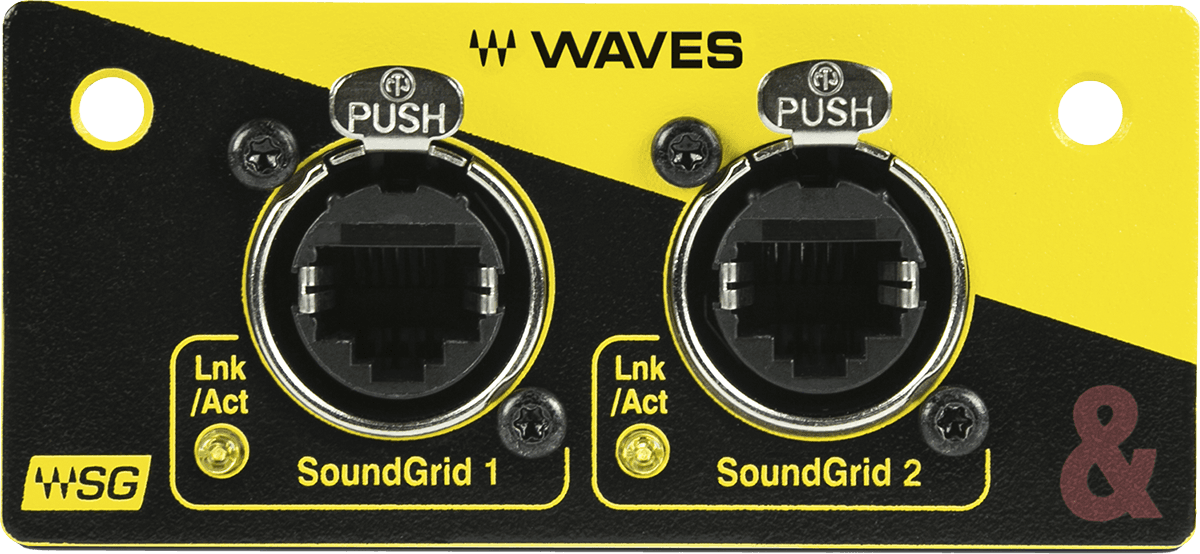

Allen & Heath SQ-WAVES3

Un'espansione di rete pensata per l'ecosistema SQ e AHM

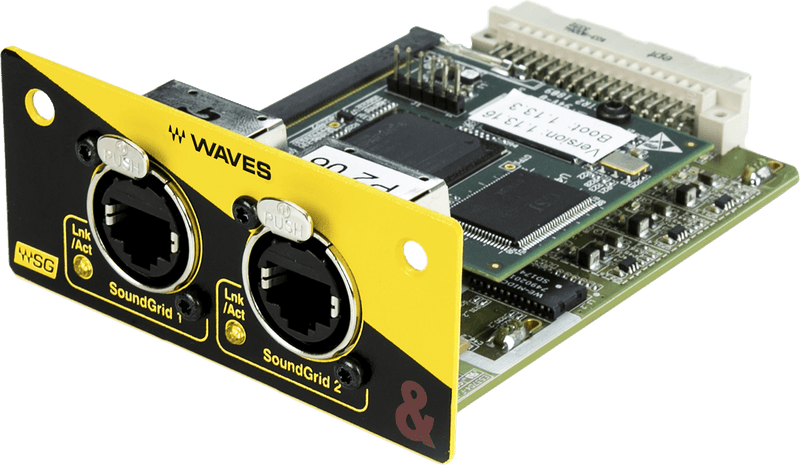

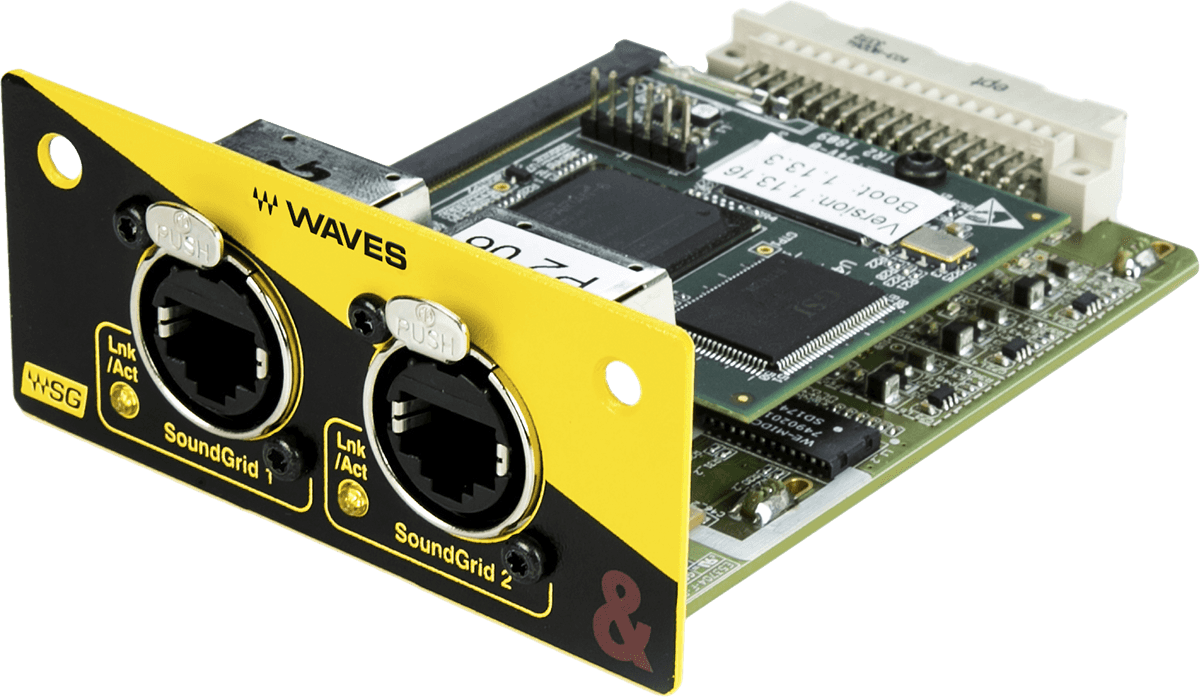

La SQ Waves SoundGrid 3 fa parte della famiglia di schede di espansione Allen & Heath progettate per aprire la porta I/O delle console SQ a protocolli audio di rete dedicati. L'obiettivo è chiaro: offrire un gateway SoundGrid completo senza modificare le abitudini di mixaggio sulla macchina principale. Questa scheda inserisce quindi una SQ o un AHM in un ambiente Waves professionale, con un collegamento bidirezionale 64x64 utilizzabile sia a 48 kHz sia a 96 kHz.

Il numero " 3 " indica l'attuale generazione di questa interfaccia nell'universo Allen & Heath. Per l'utente, ciò si traduce soprattutto in un'integrazione SoundGrid aggiornata nei workflow di elaborazione, acquisizione e distribuzione audio previsti sui sistemi più recenti del marchio. Questa scheda non sostituisce le capacità interne della console: le estende verso una rete dedicata all'elaborazione esterna e al trasporto audio.

Per quali configurazioni è ideale questa scheda?

Questa scheda si rivolge innanzitutto ai fonici live, ai service, ai luoghi di culto, ai teatri e alle installazioni fisse che desiderano integrare l'ecosistema Waves attorno a una SQ. È particolarmente indicata se volete inserire plugin Waves nella vostra catena di mixaggio, preparare un virtual soundcheck realistico oppure acquisire un flusso multitraccia pulito verso un computer o altri dispositivi compatibili con SoundGrid.

In un contesto di produzione, è adatta anche agli utenti che cercano una soluzione più flessibile rispetto a una semplice registrazione USB stereo o multitraccia locale. In pratica, la SQ Waves SoundGrid 3 diventa un vero ponte tra la console e una rete audio in grado di gestire l'elaborazione remota, la condivisione dei flussi e un'integrazione informatica avanzata. È una soluzione pertinente non appena la stabilità del patch, la bassa latenza e la flessibilità di routing diventano prioritarie.

Un gateway SoundGrid progettato per l'elaborazione, la registrazione e il virtual soundcheck

Elaborazione Waves e latenza controllata

Uno dei principali vantaggi di questa scheda è l'accesso al mondo Waves SoundGrid direttamente da una SQ. Potete così utilizzare un server SoundGrid e i plugin Waves in un contesto pensato per il live, con latenza contenuta e routing bidirezionale completo. Per i fonici che desiderano ritrovare elaborazioni dinamiche, EQ specializzati o strumenti di spazializzazione e correzione in un ambiente di rete robusto, si tratta di un'espansione particolarmente coerente.

Registrazione multitraccia e virtual soundcheck

La scheda consente inoltre di utilizzare la rete SoundGrid per la registrazione multitraccia a 48 kHz o 96 kHz, oltre che per il virtual soundcheck. È un vantaggio concreto per provare un mix senza i musicisti sul palco, perfezionare le elaborazioni o formare un team tecnico su uno show reale. In un workflow ben organizzato, un computer può anche essere utilizzato come interfaccia audio 64x64 su Ethernet nell'ambiente SoundGrid.

Rete, patch e sincronizzazione

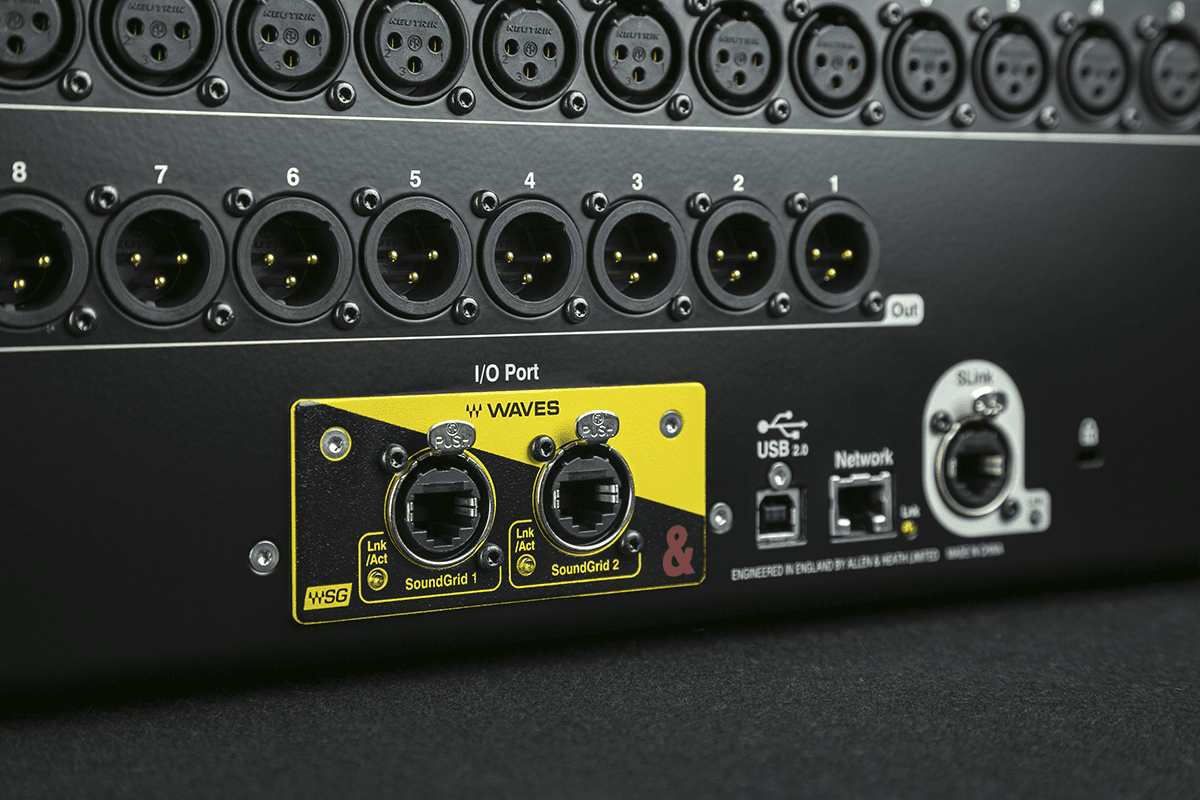

Per quanto riguarda l'integrazione, la SQ Waves SoundGrid 3 utilizza un cablaggio Ethernet standard Cat5e e può essere impiegata all'interno di un'infrastruttura di rete con switch e VLAN, in base all'architettura SoundGrid adottata. Il patch audio tra il motore SQ e la scheda viene effettuato dalla porta I/O della console, mentre la distribuzione dei segnali verso gli altri dispositivi viene gestita nel software Waves. Per quanto riguarda il clock, la configurazione può funzionare con il clock interno della console oppure in sincronizzazione dalla scheda, a seconda dello scenario di implementazione. Da notare infine: il bridge di rete interno serve al controllo, non al trasporto audio principale, che deve rimanere collegato direttamente alle porte della scheda.

Specifiche tecniche

Numero di canali	2	Categoria	accessorio registrazione
Frequenza di Campionamento	48 kHz	Tipo	scheda
Limitatore	No	colore	Nero
Indicatori di posizione	No

Riferimento generazionale	Waves SoundGrid 3.	Sulla console SQ è richiesto un firmware minimo	V1.3 o superiore.
Protocollo supportato	Waves SoundGrid.
